4HDD-125P
多主軸直驅旋轉工作台
4HDD-125P
橫式使用, 盤面朝上,四主軸
- 馬達直接驅動, 無齒隙。
- 高速，90度分割時間低於1秒。
- 可與任何控制器搭配，做分度加工。
- 最小分割角度：0.001度。
- 重複精度高。
- 可依精度需求，安裝各式編碼器。

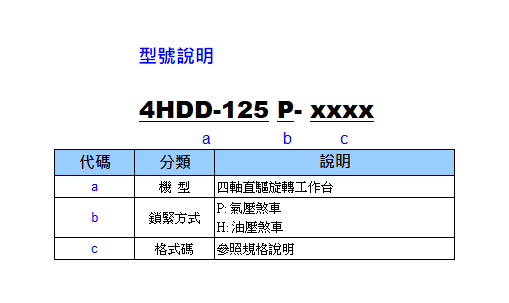

| 暢銷機型 | ◎ |
|---|---|
| 規格說明 | 4HDD-125P-HE15 |
| 使用型式 | 橫式使用, 盤面朝上 |
| 冷卻型式 | 無冷卻 |
| 鎖緊方式 | 氣壓 5 kg/cm2 |
| 盤面尺寸 | 無盤 |
| 貫穿孔徑 | 無通孔 |
| 主軸鼻端孔徑 | Ø30x8L mm |
| 總高度 | 231mm |
| 最高轉速 (1秒) | 300rpm |
| 連續運轉轉速 | 100rpm |
| 最大電流 (1秒) | 8.58A |
| 額定電流 | 2.86A |
| 最大轉矩 (1秒) | 18.6Nm |
| 額定轉矩 | 6.2Nm |
| 最小分度 | 0.001° |
| 通訊格式 | ENDAT2.2/22 |
| 解析度 | 25bit |
| 定位精度 | ±25 弧秒 |
| 重覆精度 | 10 弧秒內 |
| 淨重 | 104kg |
- 絕對定位精度與重複精度，會依所選的編碼器而定。

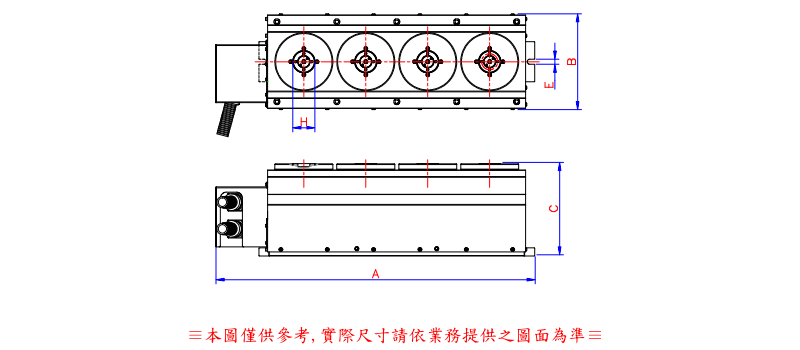

單位: mm
| 4HDD-125P | 總寬(A) | 總厚(B) | 總高(C) | 主軸通孔(K) | 主軸或盤面外徑(H) | 主軸長(L) | 鎖定螺絲間距 , 槽寬(E) |
|---|---|---|---|---|---|---|---|
| 無盤 | 798.5 | 240 | 231 | 無通孔 | Ø55 | --- | 100 , 12 |
