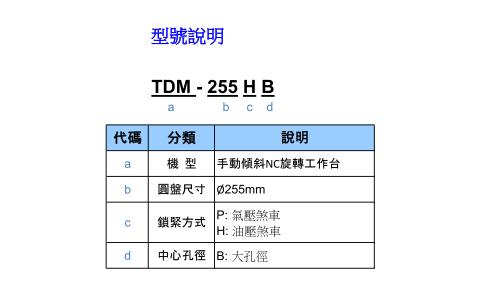

TDM-255HB
手動傾斜NC旋轉工作台(0.001度)
TDM-255HB
手動傾斜系列
- 傾斜軸鎖緊力強，適合重切削。
- 傾斜軸手動式，旋轉軸NC控制。
- 可做傾斜角度之加工。
- 可在傾斜軸加裝數位角度顯示器，解析度0.02度。
| 鎖緊方式 | 油壓 35kg/cm2 | ||
|---|---|---|---|
| 盤面尺寸 | Ø255mm | ||
| 貫穿孔徑 | Ø80mm | ||
| 圓盤中心孔徑 | Ø80H7mm | ||
| 中心高度 | 210mm | ||
| 盤面T型槽寬度 | 12H7mm | ||
| 定位鍵 | 18h7mm | ||
| 伺服馬達 | 旋轉軸 | 傾斜軸 | |
| • 發那科 | α8i / β12i | 手動 | |
| • 三菱 | HF104T/HF154T | ||
| 總減速比 | 1/120 | 1/72 | |
| 最小設定單位 | 0.001° | 5° | |
| 累積分割精度 | 15弧秒 | ||
| 重覆精度 | 4弧秒 | ||
| 鎖緊力 | 50kgf-m | ||
| 蝸輪最大切削力 | 48kgf-m | ||
| 傾斜角度 | 0°~105° | ||
| 最大負載 | • 垂直(使用尾座) | 100(200)kg | |
| • 水平 | 200kg | ||
| 鎖刀裝置 | BT50 | ||
| 淨重(不含馬達) | 210kg | ||
- 可在傾斜軸加裝數位角度顯示器
- 解析度0.02度
數位角度顯示器(TRO-2005)
- 可在刀桿前方裝治具，做為快速換模
- 可夾持工件，快速更換加工件
- 適合刀具加工行業
鎖刀裝置(BT50)
