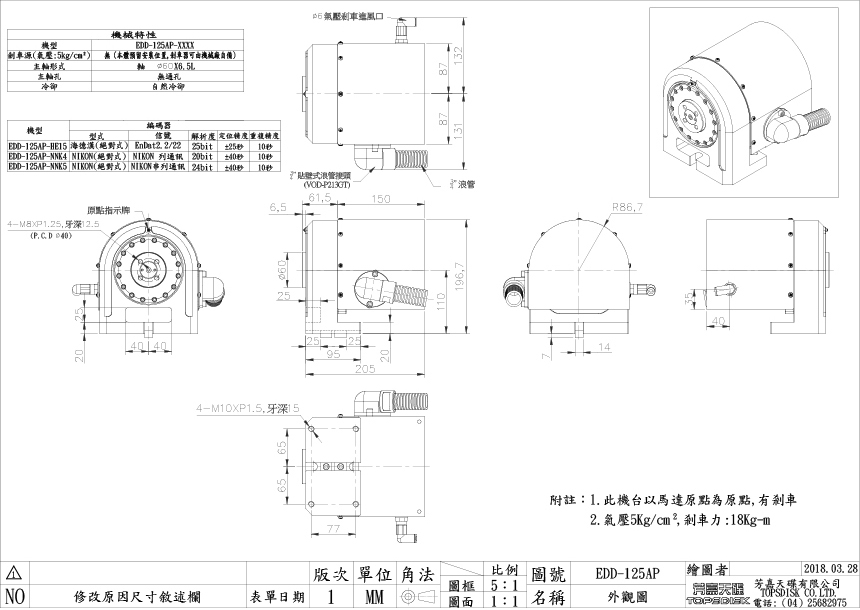

EDD-125AP
直驅旋轉工作台(0.001度)
EDD-125AP
立式使用
- 直接馬達驅動，無齒隙。
- 高速，90度分割時間低於1秒。
- 可與任何控制器搭配，做分度加工。
- 最小分割角度：0.001度。
- 重複精度高。
- 可依精度需求，安裝各式編碼器。
| 使用方法 | 立式使用 |
|---|---|
| 冷卻迴路預留 | － |
| 冷卻型式 | 自然冷卻 |
| 鎖緊方式 | 氣壓 5 kg/cm2 |
| 盤面尺寸 | － |
| 適用盤面 | Ø125 mm (選配) |
| 貫穿孔徑 | － |
| 中心高度 | 110 mm |
| 電磁閥及檢出 | 內含 |
| 編碼器格式 | 海德漢 EnDat2.2 25bit |
| NIKON 絕對式串列通訊 24bit | |
| 最高轉速 (1秒) | 200 rpm |
| 連續運轉轉速 | 100 rpm |
| 最大電流 (1秒) | 8.58 A |
| 額定電流 | 2.86 A |
| 最大轉矩 (1秒) | 18.6 Nm |
| 額定轉矩 | 6.2 Nm |
| 最小分度 | 0.001° |
| 絕對定位精度 | ±25 弧秒 |
| 重覆精度 | 10 弧秒內 |
| 鎖緊力 | 19 kgf-m |
| 淨重(不含馬達) | 16 kg |
最大負載 (無尾座)
|
W：10kg |
| D：125mm | |
| L：200mm |
