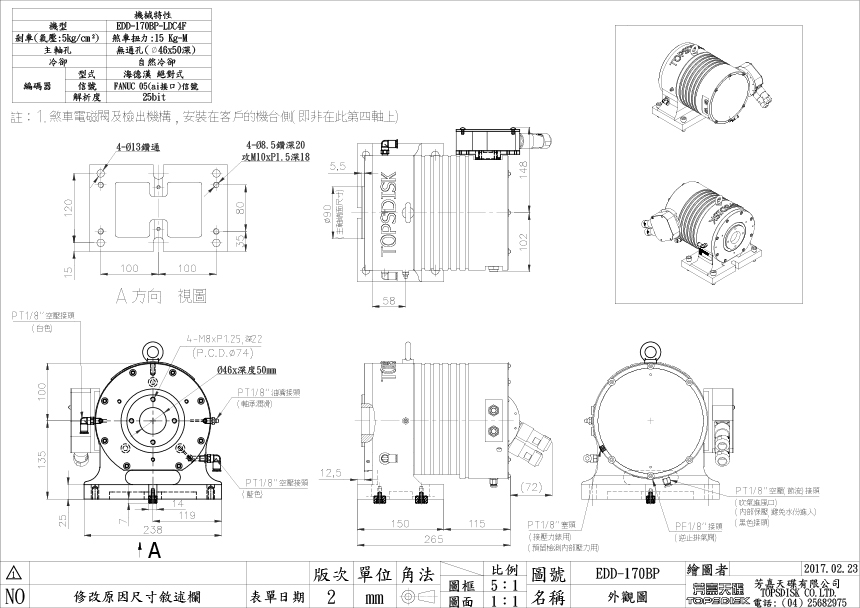

EDD-170BP
直驅旋轉工作台(0.001度)
EDD-170BP
立式使用
- 馬達直接驅動，無齒隙。
- 高速，90度分割時間低於1秒。
- 可與任何控制器搭配，做分度加工。
- 最小分割角度：0.001度。
- 重複精度高。
- 可依精度需求，安裝各式編碼器。
| 使用方法 | 立式使用 | ||
|---|---|---|---|
| 冷却迴路預留 | － | ||
| 冷卻型式 | 自然冷卻 | ||
| 鎖緊方式 | 氣壓 5 kg/cm2 | ||
| 盤面尺寸 | － | ||
| 適用盤面 | Ø170 mm (選配) | ||
| 貫穿孔徑 | － | ||
| 中心高度 | 135 mm | ||
| 電磁閥及檢出 | 需外接 | ||
| 編碼器格式 | 海德漢 EnDat2.2 25bit | ||
| 發那科 FANUC 05 25bit | |||
| 三菱 Mit03-4 25bit | |||
| NIKON 絕對式串列通訊 24bit | |||
| 最高速度 | 200 rpm | ||
| 連續運轉轉速 | 75 rpm | ||
| 最大電流 (1秒) | 15 A | ||
| 額定電流 | 3 A | ||
| 最大轉矩 (1秒) | 190 Nm | ||
| 額定轉矩 | 38 Nm | ||
| 最小分度 | 0.001° | ||
| 絕對定位精度 | ±20 弧秒 | ||
| 重覆精度 | 10 弧秒內 | ||
| 鎖緊力 | 15 kgf-m | ||
| 淨重(不含馬達) | 38 kg | ||
| 最大負載 (使用尾座) |
偏心荷重
|
W：42kg | |
| H：80mm | |||
平衡荷重
|
W：80kg | ||
| D：170mm | |||
| 最大負載 (無尾座) |
 |
W：30kg | |
| D：170mm | |||
| L：200mm | |||
- 旋轉速度以90 度/秒(不含鬆開鎖緊時間0.5sec)。
- 當D值愈大時, W值會愈小。
