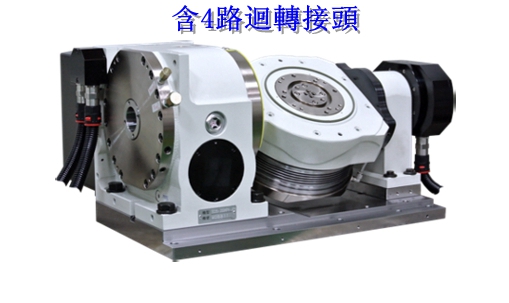

OCD5-200PH
直驅凸輪雙軸旋轉工作台
OCD5-200PH
雙軸(傾斜軸: 凸輪 / 旋轉軸: DD) / 加工中心機用
  • 預壓式筒型凸輪結構,背隙趨近於零。
  • 滾動摩擦傳動,延長使用壽命。
  • 傳動元件為鋼製,比銅的剛性要好,偏心荷重承受力強。
  • 採用雙動式  氣壓或油壓煞車機構,確保完全鬆開。
  • 標配德國製壓力開關,減少維修機會。
  • 電磁閥及壓力開關均安裝於外部,避免工作台內部潮濕,損壞電器元件。
  • 直接搭配絕對值馬達,開機免回原點。
規格說明  OCD5-200PH
直驅旋轉軸 凸輪傾斜軸
鎖緊方式 (雙動常鎖) 氣壓 5kg/cm2  油壓 35kg/cm2
傾斜範圍  -100° ~ +30°
盤面尺寸
可用旋徑 Ø240mm
主軸外徑 Ø125mm
0°時之主軸面到底部高度 225mm
90°時之主軸孔中心高度 200mm
通孔直徑 Ø30mm
總減速比 1/1 1/60
最小設定單位 0.001°
累積分割精度 ±20弧秒
重覆精度 10弧秒
鎖緊扭力 24kgf-m 144kgf-m
電磁閥及檢出 安裝於外部
淨重 (含 傾斜軸馬達) 178kg
治具及工件的限制
D:直徑 Ø245mm(治具&工件可放罝最大範圍)
H:高度 400mm
(治具&工件可放罝最大範圍)
(須視機台行程&空間範圍)
W:重量 50kg以下
(旋轉軸工件加治具重量限制)
  • 若加工長工件時, 請將加工的震動條件一併考慮。
  • D、H、W 三者, 只能滿足一個條件。
◆ 客戶或機器,需自備的配件及功能:
  1. 至少一迴路(2B2/DC24V)油壓單元。
  2. 第四軸絕對值馬達及驅動器,第四軸功能。
  3. 蛇管。(長度依機台情況)
  4. 油管兩條。(長度依機台情況)
◆ 標準配件:
  1. 德製壓力開關,5米線。
  2. 鎖緊螺絲及T型塊三組。(配合 定位鍵18mm;T型槽間距100及125mm )
  3. 兩孔直接入線盒及電線

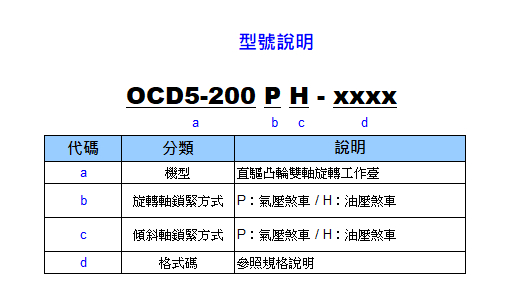

規格說明 OCD5-200PH-FFFD OCD5-200PH-FFT6 OCD5-200PH-TFT6 OCD5-200PH-TEFD OCD5-200PH-TET6
適合應用 與FANUC 控制器搭配成 5軸4連動或5連動 與FANUC 控制器搭配成 4+1軸 與FANUC 控制器搭配成 4+1軸 與FANUC 控制器搭配成 4+1軸 與CNC 控制器搭配成 3+2軸
4/5軸可同動(取決於控制器) 旋轉軸可同動 旋轉軸定位加工及少許同動  傾斜軸可同動 定位加工
傾斜範圍  -100° ~ +30°
盤面尺寸
可用旋徑 Ø240mm
主軸外徑 Ø125mm
通孔直徑 Ø30mm
0°時之主軸面到底部高度 225mm
90°時之主軸孔中心高度 200mm
電磁閥及檢出 安裝於外部
規格碼 FFFD FFT6 TFT6 TEFD TET6
  直驅旋轉軸 凸輪傾斜軸 直驅旋轉軸 凸輪傾斜軸 直驅旋轉軸 凸輪傾斜軸 直驅旋轉軸 凸輪傾斜軸 直驅旋轉軸 凸輪傾斜軸
動力系統 (線圈及伺服馬達) FANUC FANUC FANUC線圈 伺服馬達 Topsdisk線圈 伺服馬達 Topsdisk線圈 FANUC Topsdisk線圈 伺服馬達
搭配控制器 FANUC FANUC FANUC  AIDC-153E FANUC  AIDC-153E AIDC-153E FANUC 2AIDC-153E
直驅馬達組
連續扭力 40Nm   40Nm   40Nm   40Nm   40Nm
最大扭力(1秒) 200Nm   200Nm   120Nm   120Nm   120Nm
額定轉速 200RPM   200RPM   120RPM   120RPM   120RPM
搭配驅動器 FANUC-40A(最大) 依伺服馬達決定 FANUC-40A(最大) 額定3A FANUC-20A(最大) 額定3A 額定 3A 依伺服馬達決定 額定 3A 額定3A
絕對值伺服馬達   FANUC
α4i/β8i 直心軸
1KW 1KW   FANUC
α4i/β8i 直心軸
1KW
鎖緊方式 (雙動常鎖) 氣壓 5kg/cm2  油壓 35kg/cm2 氣壓 5kg/cm2 油壓 35kg/cm2 氣壓 5kg/cm2 油壓 35kg/cm2 氣壓 5kg/cm2 油壓 35kg/cm2 氣壓 5kg/cm2 油壓 35kg/cm2
鎖緊扭力 24kgf-m 144kgf-m 24kgf-m 144kgf-m 24kgf-m 144kgf-m 24kgf-m 144kgf-m 24kgf-m 144kgf-m
總減速比 1/1 1/60 1/1 1/60 1/1 1/60 1/1 1/60 1/1 1/60
最小設定單位 0.001°
累積分割精度 ±20弧秒
重覆精度 10弧秒
瞬間最高轉速(1秒) 400rpm 50rpm@馬達3000rpm 400rpm 33.3rpm@馬達2000rpm 240rpm 33.3rpm@馬達2000rpm 240rpm 50rpm@馬達3000rpm 240rpm 33.3rpm@馬達2000rpm
淨重 (含傾斜軸馬達) 178kg

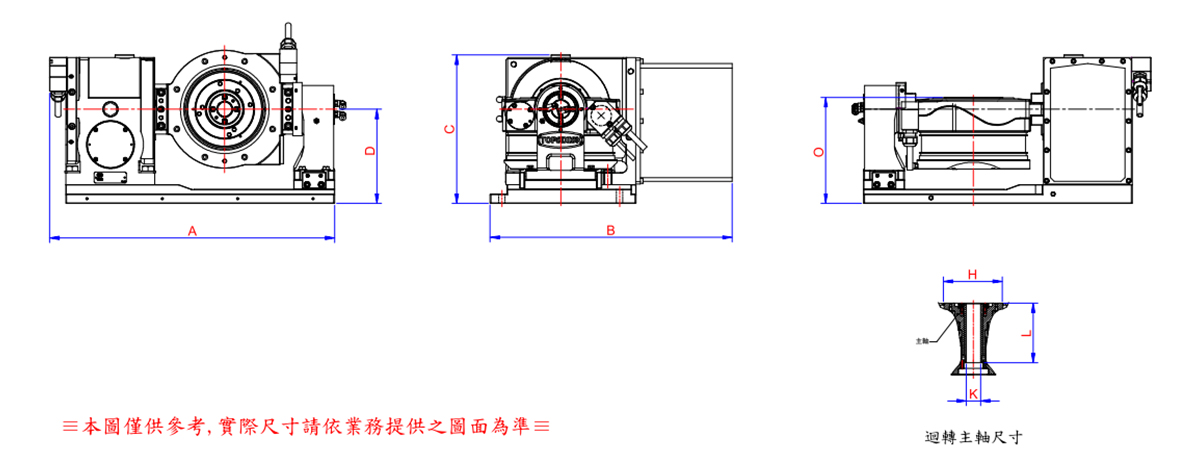

單位:mm
OCD5-200PH 總寬(A) 總厚(B) 總高(C) 0°時主軸面高(O) 90°時主軸孔高(D) 主軸通孔(K) 主軸外徑(H) 鎖定螺絲間距 , 槽寬(E)
無盤 634 514 315 225 200 Ø30 Ø125 250 , 14
