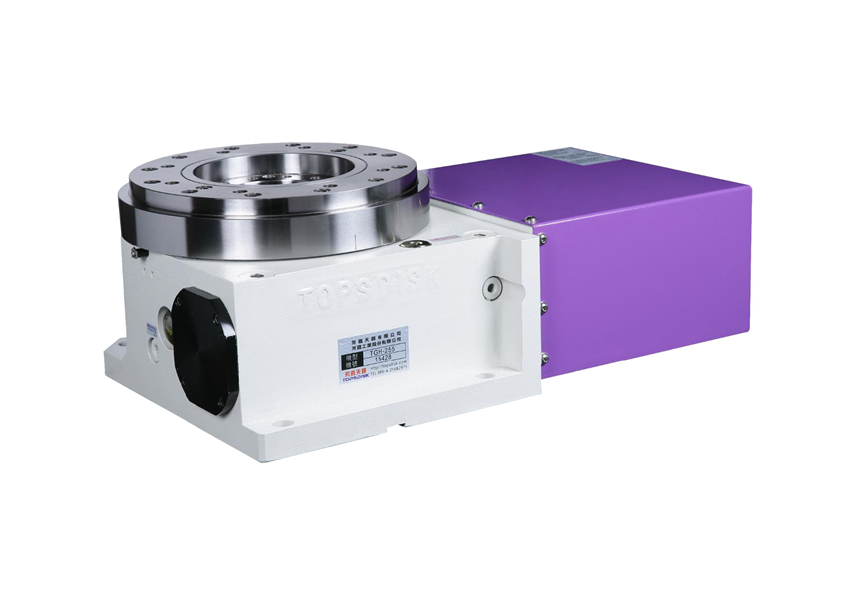

TGH-255Y
磨刀機專用旋轉工作台(C軸)
TGH-255Y
橫式使用

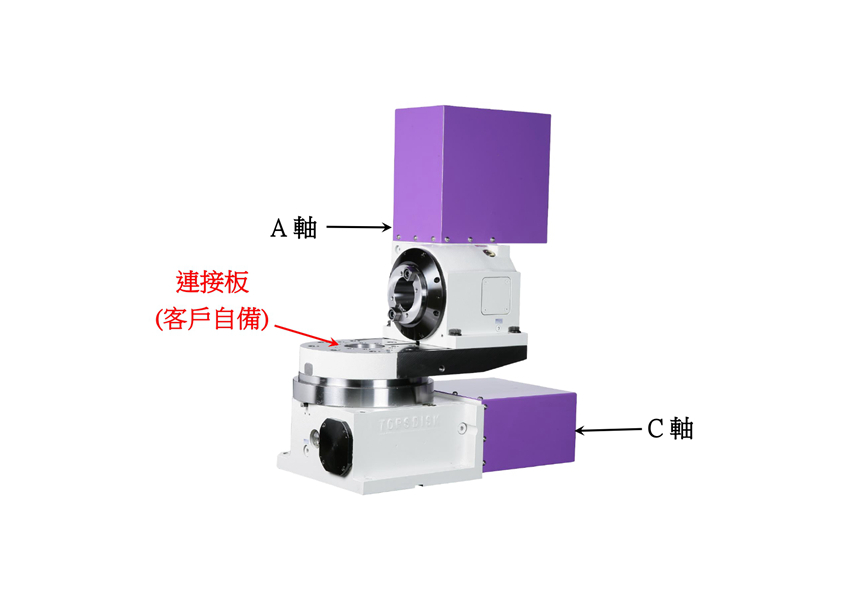

- TGH-100AB5 中心孔徑BT-50
- 最小分割精度0.001度
- 採用雙導程蝸桿蝸輪組，傳動定位精度高，背隙調整容易
- 伺服馬達驅動，定位快速、精準、低噪音
- 適合任意角度之加工
| 使用方法 | 橫式使用 | |
|---|---|---|
| 鎖緊方式 | - | |
| 盤面尺寸 | - | |
| 貫穿孔徑 | - | |
| 圓盤前端尺寸 | Ø143H7mm | |
| 中心高度 | - | |
| 定位鍵 | 18h7mm | |
| 伺服馬達 | 安川 | SGMJV-09A / SGMJV-13A |
| 台達 | ECMA-E11315RS | |
| 總減速比 | 1/72 | |
| 蝸輪最大切削力 | 48 kgf-m | |
| 最大負載 | 垂直 | - |
| 水平 | 250kg | |
| 淨重(不含馬達) | 90kg | |
單位: mm

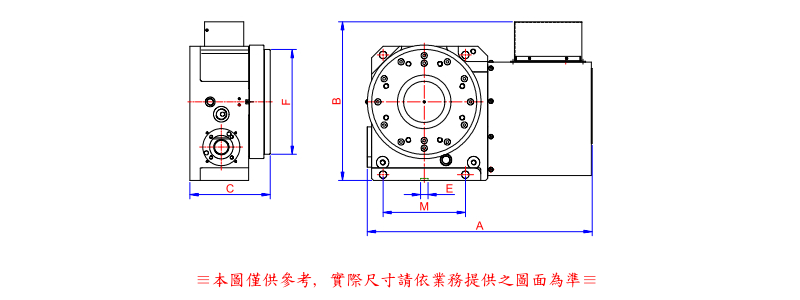

| TGH-255Y | 總寬(A) | 總厚(B) | 總高(C) | 主軸通孔(K) | 主軸或盤面外徑(F) | 主軸長(L) | 槽寬(E) | 螺絲孔間距-直徑(M) |
|---|---|---|---|---|---|---|---|---|
| 有盤 | 546 | 386 | 195 | - | Ø255 | - | 18 | 200-Ø18 |
