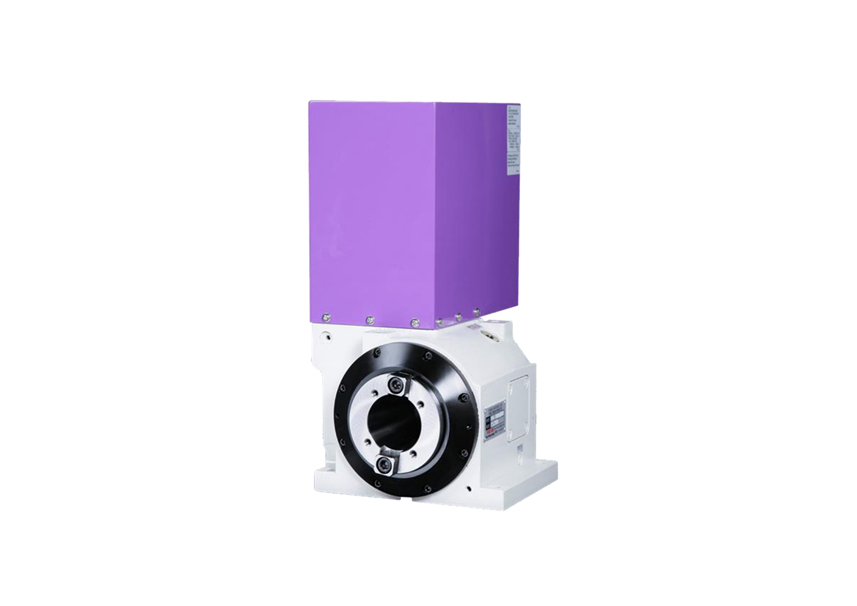

TGH-100AB5
磨刀機專用工件軸(A軸)
TGH-100AB5
立式使用
- TGH-100AB5 中心孔徑BT-50
- 最小分割精度0.001度
- 採用雙導程蝸桿蝸輪組，傳動定位精度高，背隙調整容易
- 伺服馬達驅動，定位快速、精準、低噪音
- 適合任意角度之加工
| 使用方法 | 立式使用 | |
|---|---|---|
| 鎖緊方式 | - | |
| 盤面尺寸 | - | |
| 貫穿孔徑 | Ø40mm | |
| 圓盤前端尺寸 | BT-50 | |
| 中心高度 | 100 mm | |
| 定位鍵 | 14h7mm | |
| 伺服馬達 | 安川 | SGMJV-09A / SGMJV-13A |
| 台達 | ECMA-E11315RS | |
| 總減速比 | 1/40 | |
| 蝸輪最大切削力 | 30 kgf-m | |
| 最大負載 | 垂直 | 20kg |
| 水平 | - | |
| 淨重(不含馬達) | 62kg | |
