DGB-301 / DGB-301P
磨刀機專用旋轉工作台(C軸)
DGB-301 / DGB-301P
埋入式(盤面朝上)
- 馬達直接驅動, 無齒隙。
- 適合同動加工, 應用在磨刀機刀具軸轉台(C軸)
- 預留冷卻溝槽, 客戶可以自行加冷卻迴路於本體。
- 最小分割角度：0.001度。
- 可依精度需求，安裝各式編碼器。

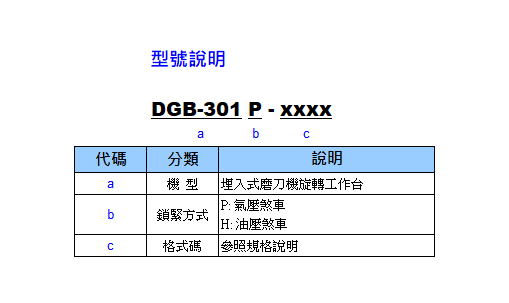

| 暢銷機型 | ◎ | |
|---|---|---|
| 規格說明 | DGB-301-RBGD | DGB-301P-RBGD |
| 使用型式 | 埋入式(盤面朝上) | |
| 冷卻型式 | 只有冷卻溝槽 | |
| 鎖緊方式 | 無煞車 | 氣壓 5 kg/cm2 |
| 貫穿孔徑 | Ø40mm | |
| 主軸鼻端孔徑 | Ø70x15L mm | |
| 電磁閥及檢出 | 無 | 需外接 |
| 最高轉速 (1秒) | 150rpm | 150rpm |
| 連續運轉轉速 | 75rpm | 75rpm |
| 最大電流 (1秒) | 13.5A / 冷卻 22.5A | 13.5A / 冷卻 22.5A |
| 額定電流 | 4.5A / 冷卻 9A | 4.5A / 冷卻 9A |
| 最大轉矩 (1秒) | 171Nm / 冷卻 228Nm | 171Nm / 冷卻 228Nm |
| 額定轉矩 | 57Nm / 冷卻 114Nm | 57Nm / 冷卻 114Nm |
| 最小分度 | 0.001° | 0.001° |
| 通訊格式 | Biss-C | Biss-C |
| 解析度 | 26bit | 26bit |
| 定位精度 | ±20 弧秒 | ±20 弧秒 |
| 重覆精度 | 10 弧秒內 | 10 弧秒內 |
| 鎖緊力 | 無 | 85 kgf-m |
| 淨重 | 53 kg | kg |
- 1. 冷却機客戶自行提供。
單位: mm
| DGB-301/ DGB-301P |
總寬(A) | 總高(C) | 主軸通孔(K) | 主軸外徑(H) | 主軸長(L) |
|---|---|---|---|---|---|
| 無盤 | 317 | 232 | Ø40 | Ø122 | 231.5 |
