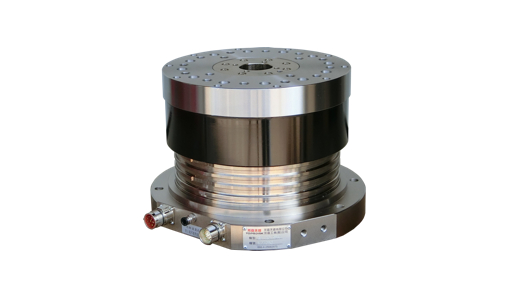

GD-255
磨刀機專用旋轉工作台(C軸)
GD-255
橫式使用, 檯面型, 盤面朝上
- 馬達直接驅動, 無齒隙。

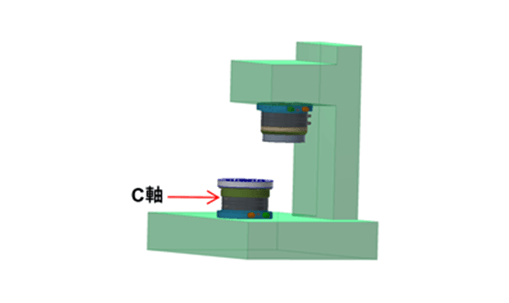

- 適合同動加工, 應用在磨刀機刀具軸轉台(C軸)
- 最小分割角度：0.001度。
- 可依精度需求，安裝各式編碼器。
| 暢銷機型 | ◎ |
|---|---|

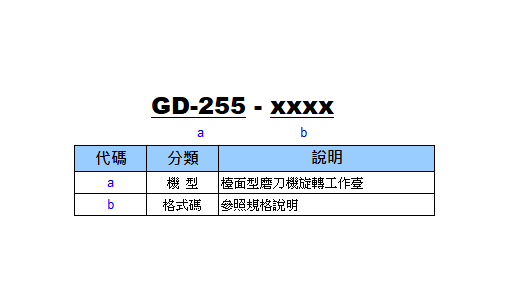

| 規格說明 | GD-255-RBGD |
| 使用型式 | 橫式使用, 檯面型, 盤面朝上 |
| 冷卻型式 | 無冷卻 |
| 鎖緊方式 | 無煞車 |
| 盤面尺寸 | Ø255mm |
| 貫穿孔徑 | Ø45mm |
| 主軸中心孔徑 | Ø45x20Lmm |
| 總高度 | 205mm |
| 最高轉速 (1秒) | 100rpm |
| 連續運轉轉速 | 50rpm |
| 最大電流 (1秒) | 13.5A |
| 額定電流 | 4.5A |
| 最大轉矩 (1秒) | 171Nm |
| 額定轉矩 | 57Nm |
| 最小分度 | 0.001° |
| 通訊格式 | Biss-C |
| 解析度 | 26bit |
| 定位精度 | ±20 弧秒 |
| 重覆精度 | 10 弧秒內 |
| 淨重 | 59kg |

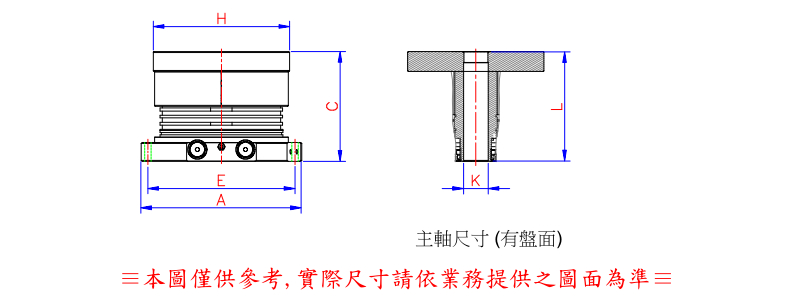

單位: mm
| GD-255 | 總寬(A) | 總高(C) | 主軸通孔(K) | 主軸或盤面外徑(H) | 主軸長(L) | 鎖定螺絲間距 , 槽寬(E) |
|---|---|---|---|---|---|---|
| 有盤 | 300 | 205 | Ø45 | Ø255 | 204 | PCD Ø275 , M10 |
