DGH-70
磨刀機專用工件軸(A軸)
DGH-70
立式使用 (主軸朝側邊)
- 馬達直接驅動，無齒隙。
- 適合小刀研磨
- 最小分割角度：0.001度
- 可依精度需求，安裝各式編碼器
- 主軸為W25介面
| 暢銷機型 | ◎ |
|---|---|

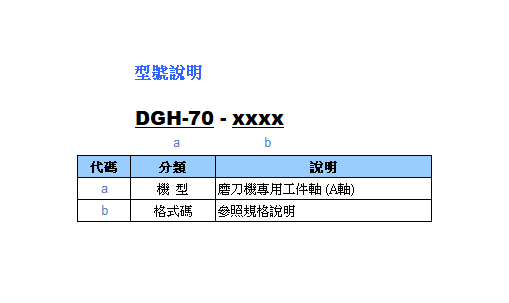

| 規格說明 | DGH-70-RBGD |
| 使用型式 | 立式使用 (主軸朝側邊) |
| 冷卻型式 | 內含冷卻迴路 |
| 鎖緊方式 | 無煞車 |
| 貫穿孔徑 | Ø30mm |
| 主軸鼻端孔徑 | Ø70x13mm |
| 中心高度 | 120mm |
| 最高轉速 (1秒) | 200rpm / 30分鐘 |
| 連續運轉轉速 | 100rpm |
| 最大電流 (1秒) | 3A / 冷卻4A |
| 額定電流 | 1A / 冷卻2A |
| 最大轉矩 (1秒) | 35.4Nm / 冷卻47.2Nm |
| 額定轉矩 | 11.8Nm / 冷卻23.6Nm |
| 最小分度 | 0.001° |
| 通訊格式 | Biss-C |
| 解析度 | 26bit |
| 定位精度 | ±20 弧秒 |
| 重覆精度 | 10 弧秒內 |
| 淨重(不含筒夾汽缸組) | 35 kg |
- 1. 冷却機客戶自行提供。
2. 旋轉主軸與旋轉工作台搭配時, 連接板由客戶自備。
單位: mm
| DGH-70 | 總寬(A) | 總厚(B) | 總高(C) | 中心高(D) | 主軸通孔(K) | 主軸介面(H) | 主軸長(L) | 鎖定螺絲間距 , 槽寬(E) |
|---|---|---|---|---|---|---|---|---|
| 無盤 | 226.5 | 200 | 204 | 120 | Ø30 | 100 , 70 , PCD85-M8 | 206 | 170 , 18 |
