CH2-201
分度盤

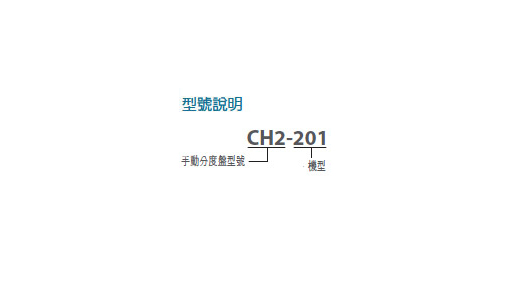

CH2-201
橫式手動分度盤 (此機型為批量訂製品)
- 採用精密二片式齒型離合器，定位精度高。
- 強力空壓鎖緊方式，耐重切削。
- 旋轉時，輕鬆省力，操作簡便。
- 適用搪床、銑床、磨床、鑽床等機器。
- 適合經濟型數控加工中心機使用。
| 使用方法 | 橫式使用 |
|---|---|
| 鎖緊方式 | 空壓 5kg/cm2 |
| 盤面尺寸 | Ø200mm |
| 盤面中心孔徑 | Ø50X深15mm |
| 最小分割角度 | 7.5° |
| 分割精度(弧秒) | ±3弧秒 |
| 最大負載(公斤)水平： | 100kg |
| 淨重(公斤) | 18kg |
| 特別附件: 8"手動三爪 | ※此機型為批量定製品 |

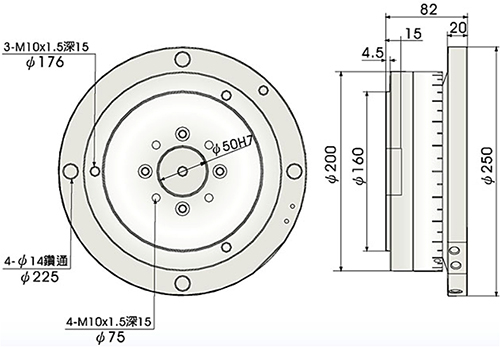

單位mm
