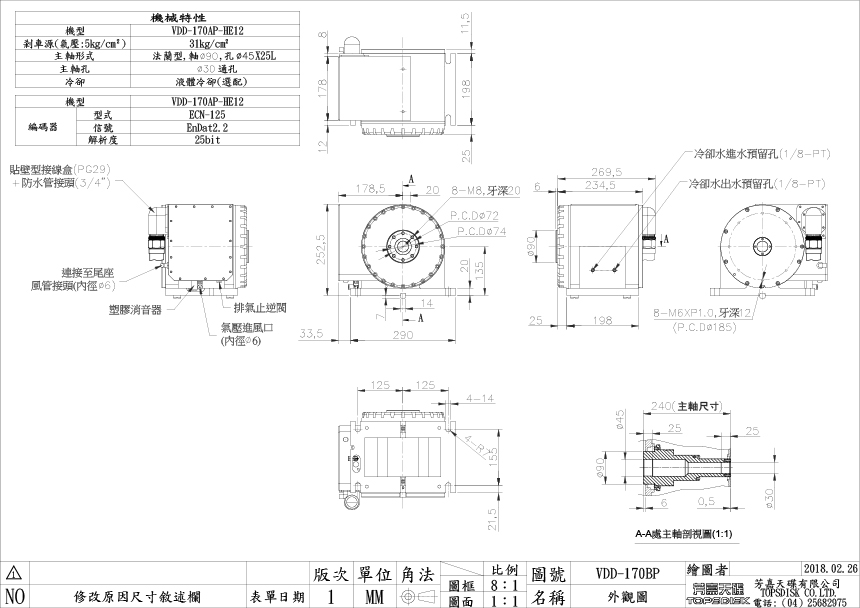

VDD-170BP
直驱旋转工作台(0.001度)
VDD-170BP
立式使用
- 马达直接驱动，无齿隙。
- 高速，90度分割时间低于1秒。
- 可与任何控制器搭配，做分度加工。
- 最小分割角度：0.001度。
- 重复精度高。
- 可依精度需求，安装各式编码器。
| 使用方法 | 立式使用 | ||
|---|---|---|---|
| 冷却回路预留 | 有 | ||
| 冷却型式 | 自然冷却 | 液体冷却 | |
| 锁紧方式 | 气压 5 kg/cm2 | ||
| 盘面尺寸 | － | ||
| 适用盘面 | Ø170 mm (选配) | ||
| 贯穿孔径 | Ø30 mm | ||
| 中心高度 | 135 mm | ||
| 电磁阀及检出 | 内含 | ||
| 编码器格式 | 海德汉 EnDat2.2 25bit | ||
| 发那科 FANUC 05 23bit | |||
| 三菱 Mit03-4 23bit | |||
| 雷尼绍 Biss-C 26bit | |||
| NIKON 绝对式串行通讯 22bit | |||
| 最高速度 | 200 rpm | ||
| 连续运转转速 | 75 rpm | ||
| 最大电流 (1秒) | 9 A | 15 A | |
| 额定电流 | 3 A | 6 A | |
| 最大转矩 (1秒) | 114 Nm | 190 Nm | |
| 额定转矩 | 38 Nm | 76 Nm | |
| 最小分度 | 0.001° | ||
| 绝对寻址精度 | ±20 弧秒 | ||
| 重复精度 | 10 弧秒内 | ||
| 锁紧力 | 31 kgf-m | ||
| 净重(不含马达) | 60 Kg | ||
| 最大负载 (使用尾座) |
偏心荷重
|
W：42kg | |
| H：80mm | |||
平衡荷重
|
W：80kg | ||
| D：170mm | |||
| 最大负载 (无尾座) |
 |
W：30kg | |
| D：170mm | |||
| L：200mm | |||
- 旋转速度以90 度/秒(不含松开锁紧时间0.5sec)。
- 当D值愈大时, W值会愈小。
