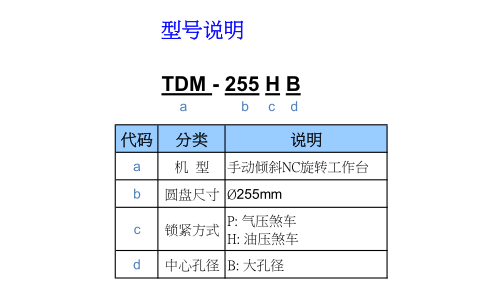

TDM-255HB
手动倾斜NC旋转工作台(0.001度)
TDM-255HB
手动倾斜系列
- 倾斜轴锁紧力强，适合重切削。
- 倾斜轴手动式，旋转轴NC控制。
- 可做倾斜角度之加工。
- 可在倾斜轴加装数字角度显示器，分辨率0.02度。
| 锁紧方式 | 油压 35kg/cm2 | ||
|---|---|---|---|
| 盘面尺寸 | Ø255mm | ||
| 贯穿孔径 | Ø80mm | ||
| 圆盘中心孔径 | Ø80H7mm | ||
| 中心高度 | 210mm | ||
| 盘面T型槽宽度 | 12H7mm | ||
| 定位键 | 18h7mm | ||
| 伺服马达 | 旋转轴 | 倾斜轴 | |
| • 发那科 | α8i / β12i | 手动 | |
| • 三菱 | HF104T/HF154T | ||
| 总减速比 | 1/120 | 1/72 | |
| 最小设定单位 | 0.001° | 5° | |
| 累积分割精度 | 15弧秒 | ||
| 重复精度 | 4弧秒 | ||
| 锁紧力 | 50kgf-m | ||
| 蜗轮最大切削力 | 48kgf-m | ||
| 傾斜角度 | 0°~105° | ||
| 最大负载 | • 垂直(使用尾座) | 100(200)kg | |
| • 水平 | 200kg | ||
| 锁刀装置 | BT50 | ||
| 净重(不含马达) | 210kg | ||
- 可在倾斜轴加装数字角度显示器
- 分辨率0.02度
数字角度显示器(TRO-2005)
- 可在刀杆前方装治具，做为快速换模
- 可夹持工件，快速更换加工件
- 适合刀具加工行业
锁刀装置(BT50)
