TD-1000H
NC旋转工作台(0.001度)

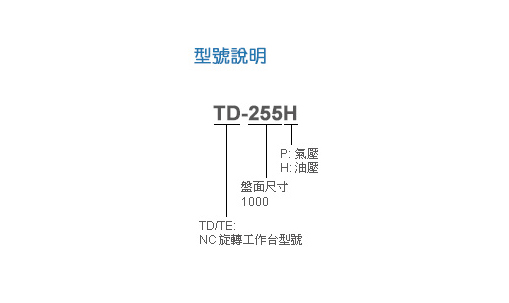

TD-1000H
右手标准型系列
- 油压锁紧采用全面碟式剎车片之锁紧方式，振动力小，且接近工件，增加耐切削力，锁紧力大。
- 采用进口双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
- 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
- 可加装空油压转换器或油压单元。
- 可与CNC机器联机成为第四轴，或搭配可编程控制器成为附加轴。

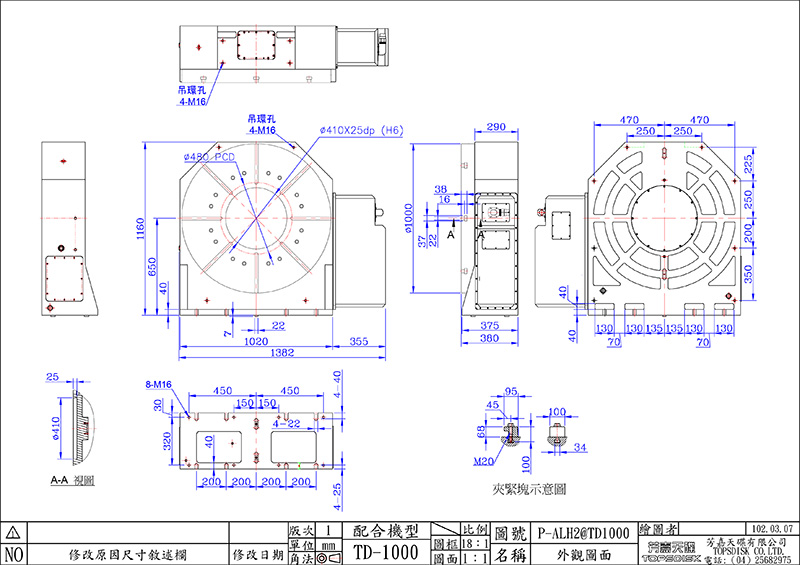

| 使用方法 | 可立横两用 | |
|---|---|---|
| 锁紧方式 | 油压 35kg/cm2 | |
| 盘面尺寸 | Ø 1000 mm | |
| 盘面配合孔径 | Ø 410 mm | |
| 圆盘中心孔径 | Ø 410H6 mm | |
| 中心高度 | 650 mm | |
| 盘面T型槽宽度 | 22H7 mm | |
| 定位键 | 22h7 mm | |
| 伺服马达 | • 发那科 | α22 |
| • 三 菱 | HC-202SE51 | |
| • 海得汉 | QSY-155D-ERN1387 | |
| 减速比 | 1/360 | |
| 最小设定单位 | 0.001° | |
| 累积分割精度(弧秒) | 20 弧秒 | |
| 重复精度(弧秒) | 4 弧秒 | |
| 锁紧力 | 1200Kgf-m | |
| 蜗杆最大切削力 | 1000 Kgf-m | |
| 最大负载 | • 垂直 | 1000kg |
| • 水平 | 3000kg | |
| 净重(不含马达) | 2332kg | |
