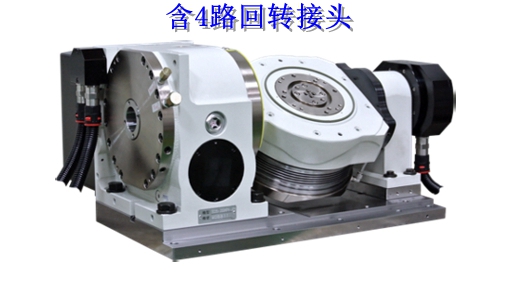

OCD5-200APH
直驱凸轮双轴旋转工作台
OCD5-200APH
双轴(倾斜轴: 凸轮 / 旋转轴: DD) / 加工中心机用
- 预压式筒型凸轮结构，背隙趋近于零。
- 滚动摩擦传动，延长使用寿命。
- 传动组件为钢制，比铜的刚性要好，偏心荷重承受力强。
- 采用双动式 气压或油压煞车机构，确保完全松开。
- 标配德国制压力开关，减少维修机会。
- 电磁阀及压力开关均安装于外部，避免工作台内部潮湿，损坏电器组件。
- 直接搭配绝对值马达，开机免回原点。
| 规格说明 | OCD5-200APH | |
|---|---|---|
| 直驱旋转轴 | 凸轮倾斜轴 | |
| 锁紧方式 (双动常锁) | 气压 5kg/cm2 | 油压 35kg/cm2 |
| 倾斜范围 | -100° ~ +30° | |
| 盘面尺寸 | 无 | |
| 可用旋径 | Ø240mm | |
| 主轴外径 | Ø125mm | |
| 0°时之主轴面到底部高度 | 225mm | |
| 90°时之主轴孔中心高度 | 200mm | |
| 通孔直径 | Ø30mm | |
| 总减速比 | 1/1 | 1/60 |
| 最小设定单位 | 0.001° | |
| 累积分割精度 | ±20弧秒 | |
| 重复精度 | 10弧秒 | |
| 锁紧扭力 | 24kgf-m | 144kgf-m |
| 电磁阀及检出 | 安装于外部 | |
| 净重 (含 倾斜轴马达) | 171kg | |
治具及工件的限制
|
D：直径 | Ø245mm(治具&工件可放罝最大范围) |
|---|---|---|
| H：高度 | 400mm (治具&工件可放罝最大范围) (须视机台行程&空间范围) |
|
| W：重量 | 50kg以下 (旋转轴工件加治具重量限制) |
- 若加工长工件时, 请将加工的震动条件一并考虑。
- D、H、W 三者, 只能满足一个条件。
◆ 客户或机器，需自备的配件及功能：
- 至少一回路(2B2/DC24V)油压单元。
- 第四轴绝对值马达及驱动器，第四轴功能。
- 蛇管。(长度依机台情况)
- 油管两条。(长度依机台情况)
◆ 标准配件：
- 德制压力开关，5米线。
- 锁紧螺丝及T型块三组。(配合 定位键18mm；T型槽间距100及125mm )
- 两孔直接入线盒及电线
| 规格说明 | OCD5-200APH-FFFD | OCD5-200APH-FFT6 | OCD5-200APH-TFT6 | OCD5-200APH-TEFD | OCD5-200APH-TET6 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 适合应用 | 与FANUC 控制器搭配成 5轴4连动或5连动 | 与FANUC 控制器搭配成 4+1轴 | 与FANUC 控制器搭配成 4+1轴 | 与FANUC 控制器搭配成 4+1轴 | 与CNC 控制器搭配成 3+2轴 | ||||||
| 4/5轴可同动（取决于控制器） | 旋转轴可同动 | 旋转轴定位加工及少许同动 | 倾斜轴可同动 | 定位加工 | |||||||
| 倾斜范围 | -100° ~ +30° | ||||||||||
| 盘面尺寸 | 无 | ||||||||||
| 可用旋径 | Ø240mm | ||||||||||
| 主轴外径 | Ø125mm | ||||||||||
| 通孔直径 | Ø30mm | ||||||||||
| 0°时之主轴面到底部高度 | 225mm | ||||||||||
| 90°时之主轴孔中心高度 | 200mm | ||||||||||
| 电磁阀及检出 | 安装于外部 | ||||||||||

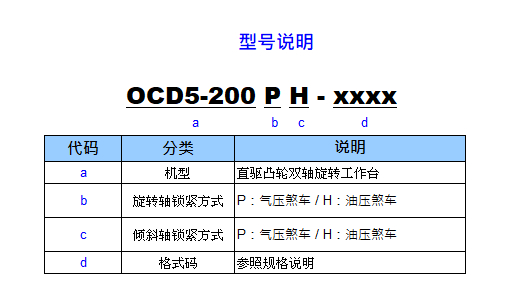

| 规格码 | FFFD | FFT6 | TFT6 | TEFD | TET6 | ||||||
| 直驱旋转轴 | 凸轮倾斜轴 | 直驱旋转轴 | 凸轮倾斜轴 | 直驱旋转轴 | 凸轮倾斜轴 | 直驱旋转轴 | 凸轮倾斜轴 | 直驱旋转轴 | 凸轮倾斜轴 | ||
| 动力系统 (线圈及伺服马达) | FANUC | FANUC | FANUC线圈 | 伺服马达 | Topsdisk线圈 | 伺服马达 | Topsdisk线圈 | FANUC | Topsdisk线圈 | 伺服马达 | |
| 搭配控制器 | FANUC | FANUC | FANUC | AIDC-153E | FANUC | AIDC-153E | AIDC-153E | FANUC | 2AIDC-153E | ||
| 直驱马达组 |
连续扭力 | 40Nm | 40Nm | 40Nm | 40Nm | 40Nm | |||||
| 最大扭力(1秒) | 200Nm | 200Nm | 120Nm | 120Nm | 120Nm | ||||||
| 额定转速 | 200RPM | 200RPM | 120RPM | 120RPM | 120RPM | ||||||
| 搭配驱动器 | FANUC-40A(最大) | 依伺服马达决定 | FANUC-40A(最大) | 额定3A | FANUC-20A(最大) | 额定3A | 额定 3A | 依伺服马达决定 | 额定 3A | 额定3A | |
| 绝对值伺服马达 | FANUC α4i/β8i 直心轴 |
1KW | 1KW | FANUC α4i/β8i 直心轴 |
1KW | ||||||
| 锁紧方式 (双动常锁) | 气压 5kg/cm2 | 油压 35kg/cm2 | 气压 5kg/cm2 | 油压 35kg/cm2 | 气压 5kg/cm2 | 油压 35kg/cm2 | 气压 5kg/cm2 | 油压 35kg/cm2 | 气压 5kg/cm2 | 油压 35kg/cm2 | |
| 锁紧扭力 | 24kgf-m | 144kgf-m | 24kgf-m | 144kgf-m | 24kgf-m | 144kgf-m | 24kgf-m | 144kgf-m | 24kgf-m | 144kgf-m | |
| 总减速比 | 1/1 | 1/60 | 1/1 | 1/60 | 1/1 | 1/60 | 1/1 | 1/60 | 1/1 | 1/60 | |
| 最小设定单位 | 0.001° | ||||||||||
| 累积分割精度 | ±20弧秒 | ||||||||||
| 重复精度 | 10弧秒 | ||||||||||
| 瞬间最高转速(1秒) | 400rpm | 50rpm@马达3000rpm | 400rpm | 33.3rpm@马达2000rpm | 240rpm | 33.3rpm@马达2000rpm | 240rpm | 50rpm@马达3000rpm | 240rpm | 33.3rpm@马达2000rpm | |
| 净重 (含倾斜轴马达) | 171kg | ||||||||||

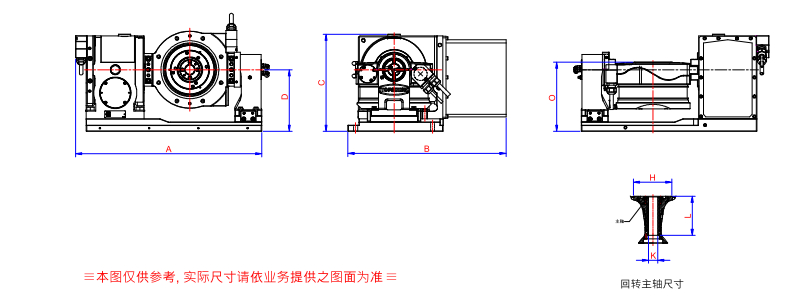

单位：mm
| OCD5-200APH | 总宽(A) | 总厚(B) | 总高(C) | 0°时主轴面高(O) | 90°时主轴孔高(D) | 主轴通孔(K) | 主轴外径(H) | 锁定螺丝间距 , 槽宽(E) |
|---|---|---|---|---|---|---|---|---|
| 无盘 | 634 | 514 | 315 | 225 | 200 | Ø30 | Ø125 | 250 , 14 |
