4HDD-125P
多主轴直驱旋转工作台
4HDD-125P
横式使用, 盘面朝上,四主轴
- 马达直接驱动, 无齿隙。
- 高速，90度分割时间低于1秒。
- 可与任何控制器搭配，做分度加工。
- 最小分割角度：0.001度。
- 重复精度高。
- 可依精度需求，安装各式编码器。

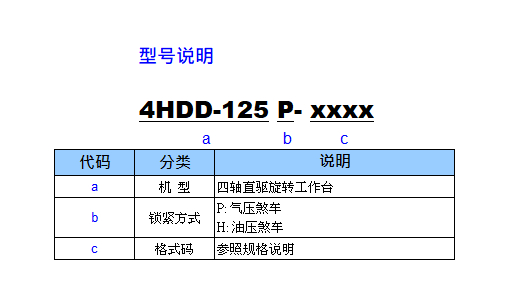

| 畅销机型 | ◎ |
|---|---|
| 规格说明 | 4HDD-125P-HE15 |
| 使用型式 | 横式使用, 盘面朝上 |
| 冷却型式 | 无冷却 |
| 锁紧方式 | 气压 5 kg/cm2 |
| 盘面尺寸 | 无盘 |
| 贯穿孔径 | 无通孔 |
| 主轴鼻端孔径 | Ø30x8L mm |
| 总高度 | 231mm |
| 最高转速 (1秒) | 300rpm |
| 连续运转转速 | 100rpm |
| 最大电流 (1秒) | 8.58A |
| 额定电流 | 2.86A |
| 最大转矩 (1秒) | 18.6Nm |
| 额定转矩 | 6.2Nm |
| 最小分度 | 0.001° |
| 通讯格式 | ENDAT2.2/22 |
| 分辨率 | 25bit |
| 定位精度 | ±25 弧秒 |
| 重复精度 | 10 弧秒内 |
| 净重 | 104kg |
- 绝对寻址精度与重复精度，会依所选的编码器而定。
单位: mm

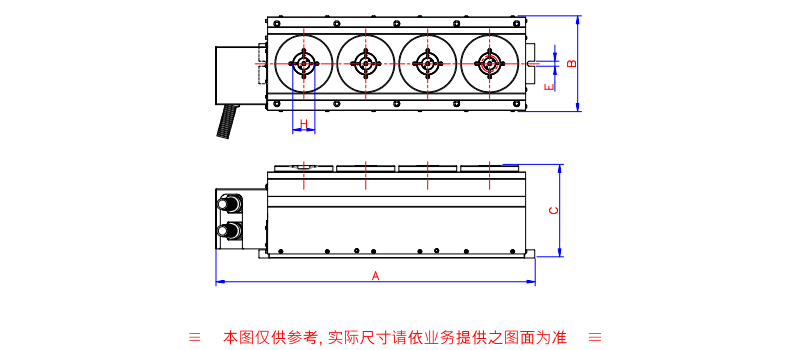

| 4HDD-125P | 总宽(A) | 总厚(B) | 总高(C) | 主轴通孔(K) | 主轴或盘面外径(H) | 主轴长(L) | 锁定螺丝间距 , 槽宽(E) |
|---|---|---|---|---|---|---|---|
| 无盘 | 798.5 | 240 | 231 | 无通孔 | Ø55 | --- | 100 , 12 |
