TE-800H
NC旋转工作台(0.001度)
TE-800H
右手大孔径系列
- 油压锁紧采用全面碟式剎车片之锁紧方式，振动力小，且接近工件，增加耐切削力，锁紧力大。( TE-800)
- 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易。
- 伺服马达驱动，定位快速、精准、低噪音，适合任意角度之加工。
- 可加装空油压转换器或油压单元。
- 可与CNC机联机成为第四轴，或搭配可编程控制器成为附加轴。
| 使用方法 | 可选择立横或立式 | |
|---|---|---|
| 锁紧方式 | 油压 35kg/cm2 | |
| 盘面尺寸 | Ø800mm | |
| 贯穿孔径 | Ø400mm | |
| 圆盘中心孔径 | Ø400H7mm | |
| 中心高度 | 430mm | |
| 盘面T型槽宽度 | 18H7mm | |
| 定位键 | 18H7mm | |
| 伺服马达 | • 发那科 | α12i |
| • 三 菱 | HF204S | |
| 总减速比 | 1/180 | |
| 最小设定单位 | 0.001° | |
| 累积分割精度 | 20弧秒 | |
| 重复精度 | 4弧秒 | |
| 锁紧力 | 700kgf-m | |
| 蜗轮最大切削力 | 800kgf-m | |
| 最大负载 | • 垂直 (使用尾座) |
600(1500)kg |
| • 水平 | 1500kg | |
| 净重(不含马达) | 950kg | |

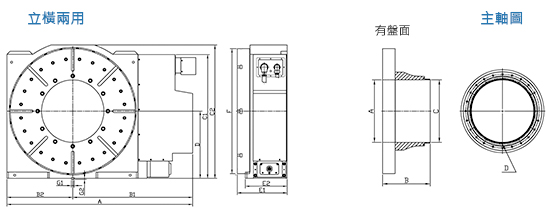

| 本体外观尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TE-800H | 板金 型式 |
A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 |
| 立横 | 1061 | 639 | 422 | 792.6 | 853 | 430 | 426.8 | 268 | Ø800 | M18 | 7 | |
单位mm
| 主轴尺寸 | ||||
|---|---|---|---|---|
| 有无盘面 | A | B | C | D |
| 有 | Ø400 X 92L | 317 | Ø400 X 92L | 12-M5X15L,Ø425 |
单位mm
