TDM-170P
手动倾斜 NC旋转工作台(0.001度)

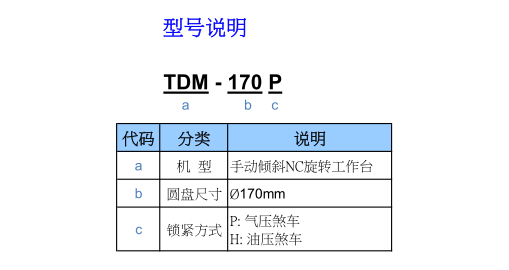

TDM-170P
手动倾斜系列
- 倾斜轴锁紧力强，适合重切削。
- 倾斜轴手动式，旋转轴NC控制。
- 可做倾斜角度之加工。
- 可在倾斜轴加装数字角度显示器，分辨率0.02度。

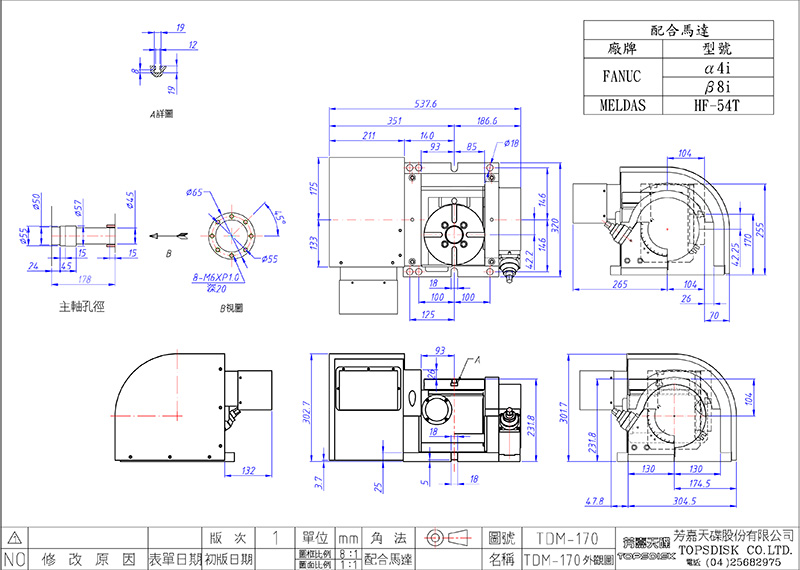

| 锁紧方式 | 气压 5kg/cm2 | ||
|---|---|---|---|
| 盘面尺寸 | Ø170mm | ||
| 贯穿孔径 | Ø45mm | ||
| 圆盘中心孔径 | Ø50H7mm | ||
| 中心高度 | 170mm | ||
| 盘面T型槽宽度 | 12H7mm | ||
| 定位键 | 18h7mm | ||
| 伺服马达 | 旋转轴 | 倾斜轴 | |
| • 发那科 | α4i / β8i | 手动 | |
| • 三菱 | HF54T | ||
| 总减速比 | 1/90 | 1/72 | |
| 最小设定单位 | 0.001° | 5° | |
| 累积分割精度 | 30弧秒 | ||
| 重复精度 | 4弧秒 | ||
| 锁紧力 | 16kgf-m | ||
| 蜗轮最大切削力 | 27kgf-m | ||
| 倾斜角度 | 0°~105° | ||
| 最大负载 | • 垂直(使用尾座) | 75(150)kg | |
| • 水平 | 150kg | ||
| 锁刀装置 | BT40 | ||
| 净重(不含马达) | 90kg | ||
- 可在倾斜轴加装数字角度显示器
- 分辨率0.02度
数字角度显示器
- 可在刀杆前方装治具，做为快速换模
- 可夹持工件，快速更换加工件
- 适合刀具加工行业
锁刀装置(BT40)
