TGH-255Y

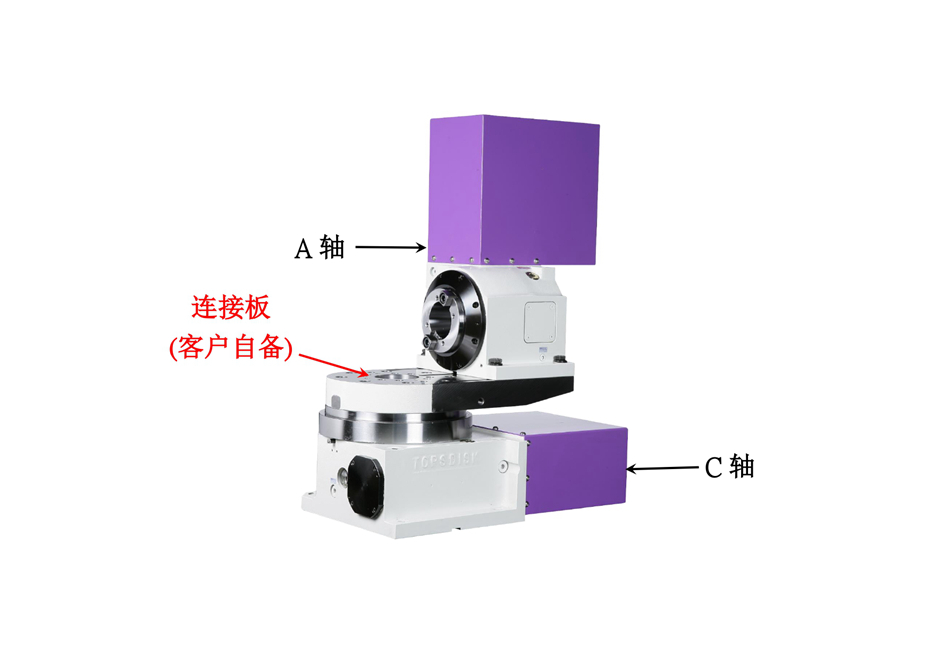

磨刀机专用转台(C轴)
TGH-255Y
横式使用
- TGH-100AB5 中心孔径BT-50
- 最小分割精度0.001度
- 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易
- 伺服马达驱动，定位快速、精准、低噪音
- 适合任意角度之加工
| 使用方法 | 横式使用 | |
|---|---|---|
| 锁紧方式 | - | |
| 盘面尺寸 | - | |
| 贯穿孔径 | - | |
| 圆盘前端尺寸 | Ø143H7mm | |
| 中心高度 | - | |
| 定位键 | 18h7mm | |
| 伺服马达 | 安川 | SGMJV-09A / SGMJV-13A |
| 台达 | ECMA-E11315RS | |
| 总减速比 | 1/72 | |
| 蜗轮最大切削力 | 48 kgf-m | |
| 最大负载 | 垂直 | - |
| 水平 | 250kg | |
| 净重(不含马达) | 90 kg | |
单位: mm

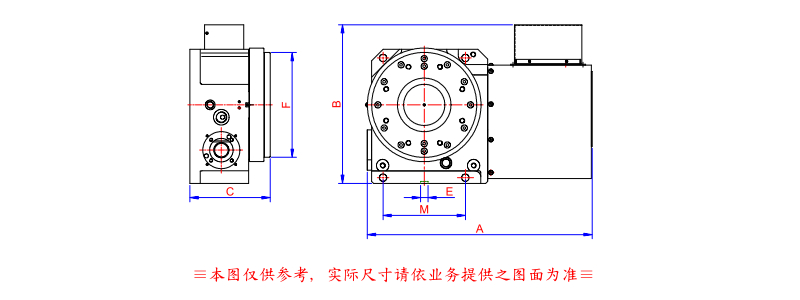

| TGH-255Y | 总宽(A) | 总厚(B) | 总高(C) | 主轴通孔(K) | 主轴或盘面外径(F) | 主轴长(L) | 槽宽(E) | 螺丝孔间距-直径(M) |
|---|---|---|---|---|---|---|---|---|
| 有盘 | 546 | 386 | 195 | - | Ø255 | - | 18 | 200-Ø18 |
