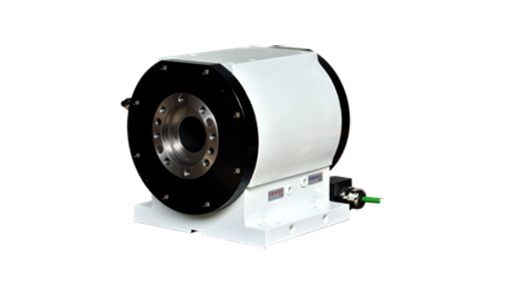

DGH-70
磨刀机专用工件轴(A轴)
DGH-70
立式使用 (主轴朝侧边)
- 马达直接驱动，无齿隙。
- 适合小刀研磨
- 最小分割角度：0.001度
- 可依精度需求，安装各式编码器
- 主轴为W25界面

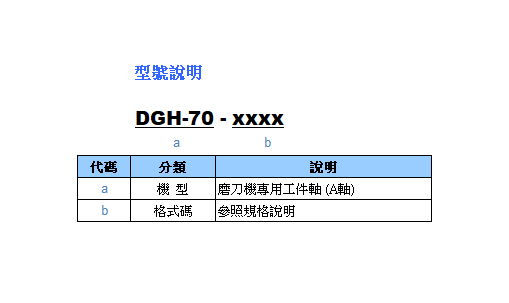

| 畅销机型 | ◎ |
|---|---|
| 规格说明 | DGH-70-RBGD |
| 使用型式 | 立式使用 (主轴朝侧边) |
| 冷却型式 | 内含冷却回路 |
| 锁紧方式 | 无煞车 |
| 贯穿孔径 | Ø30mm |
| 主轴鼻端孔径 | Ø70x13mm |
| 中心高度 | 120mm |
| 最高转速 (1秒) | 200rpm / 30分钟 |
| 连续运转转速 | 100rpm |
| 最大电流 (1秒) | 3A / 冷却4A |
| 额定电流 | 1A / 冷却2A |
| 最大转矩 (1秒) | 35.4Nm / 冷却47.2Nm |
| 额定转矩 | 11.8Nm / 冷却23.6Nm |
| 最小分度 | 0.001° |
| 通讯格式 | Biss-C |
| 分辨率 | 26bit |
| 定位精度 | ±20 弧秒 |
| 重复精度 | 10 弧秒内 |
| 净重(不含筒夹汽缸组) | 35 kg |
- 1. 冷却机客户自行提供。

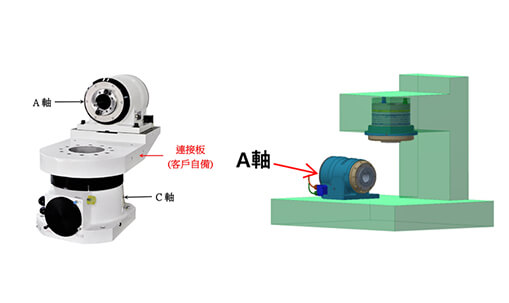

2. 旋转主轴与旋转工作台搭配时, 连接板由客户自备。
单位: mm

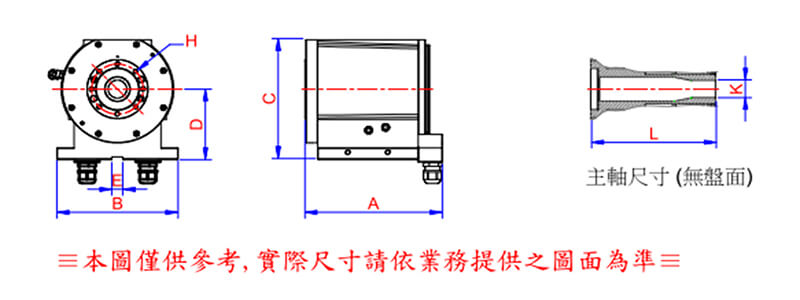

| DGH-70 | 总宽(A) | 总厚(B) | 总高(C) | 中心高(D) | 主轴通孔(K) | 主轴界面(H) | 主轴长(L) | 锁定螺丝间距 , 槽宽(E) |
|---|---|---|---|---|---|---|---|---|
| 无盘 | 226.5 | 200 | 204 | 120 | Ø30 | 100 , 70 , PCD85-M8 | 206 | 170 , 18 |
