GD-255
磨刀机专用旋转工作台(C轴)
GD-255
横式使用, 台面型, 盘面朝上
- 马达直接驱动, 无齿隙。
- 适合同动加工, 应用在磨刀机刀具轴转台(C轴)
- 最小分割角度：0.001度。
- 可依精度需求，安装各式编码器。
| 畅销机型 | ◎ |
|---|---|

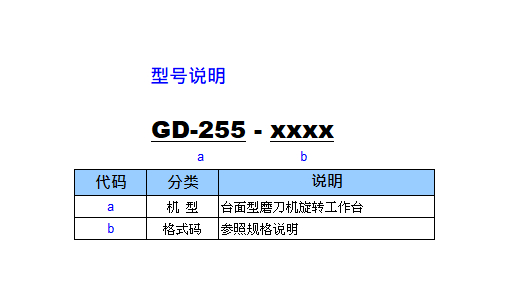

| 规格说明 | GD-255-RBGD |
| 使用型式 | 横式使用, 台面型, 盘面朝上 |
| 冷却型式 | 无冷却 |
| 锁紧方式 | 无煞车 |
| 盘面尺寸 | Ø255mm |
| 贯穿孔径 | Ø45mm |
| 主轴中心孔径 | Ø45x20Lmm |
| 总高度 | 205mm |
| 最高转速 (1秒) | 100rpm |
| 连续运转转速 | 50rpm |
| 最大电流 (1秒) | 13.5A |
| 额定电流 | 4.5A |
| 最大转矩 (1秒) | 171Nm |
| 额定转矩 | 57Nm |
| 最小分度 | 0.001° |
| 通讯格式 | Biss-C |
| 分辨率 | 26bit |
| 定位精度 | ±20 弧秒 |
| 重复精度 | 10 弧秒内 |
| 净重 | 59kg |
单位: mm
| GD-255 | 总宽(A) | 总高(C) | 主轴通孔(K) | 主轴或盘面外径(H) | 主轴长(L) | 锁定螺丝间距 , 槽宽(E) |
|---|---|---|---|---|---|---|
| 有盘 | 300 | 205 | Ø45 | Ø255 | 204 | PCD Ø275 , M10 |
