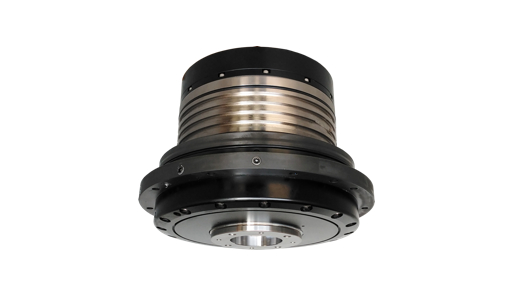

DDU-301 / DDU-301P
磨刀机专用旋转工作台(C轴)
DDU-301 / DDU-301P
埋入式(盘面朝下)
- 马达直接驱动, 无齿隙。

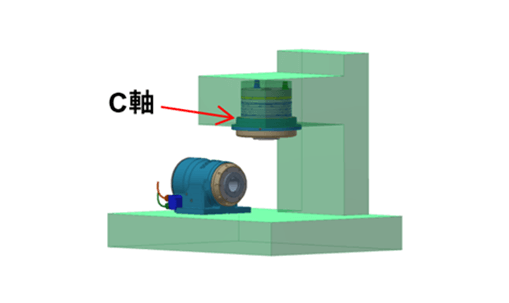

- 适合同动加工, 应用在磨刀机砂轮轴转台(C轴)。
- 预留冷却沟槽, 客户可以自行加冷却回路于本体。
- 最小分割角度：0.001度。
- 可依精度需求，安装各式编码器。
| 畅销机型 | ◎ | ◎ | |
|---|---|---|---|

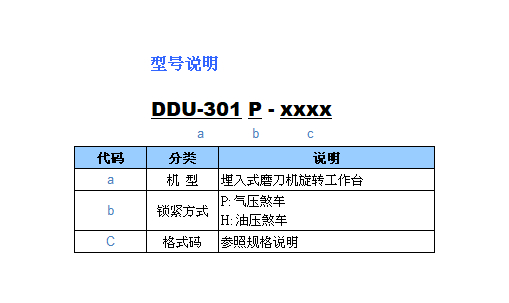

| 规格说明 | DDU-301-RBGD | DDU-301-NNK3 | DDU-301P-NNK3 |
| 使用型式 | 埋入式, 盘面朝下 | 埋入式, 盘面朝下 | |
| 冷却型式 | 只有冷却沟槽 | 只有冷却沟槽 | |
| 锁紧方式 | 无煞车 | 气压 5kg/cm2 | |
| 贯穿孔径 | Ø40mm | Ø40mm | |
| 主轴鼻端孔径 | Ø70x15L mm | Ø70x15L mm | |
| 电磁阀及检出 | 无 | 需外接 | |
| 最高转速 (1秒) | 150rpm | 150rpm | |
| 连续运转转速 | 75rpm | 75rpm | |
| 最大电流 (1秒) | 13.5A / 冷却 22.5A | 13.5A / 冷却 22.5A | |
| 额定电流 | 4.5A / 冷却 9A | 4.5A / 冷却 9A | |
| 最大转矩 (1秒) | 171Nm / 冷却 228Nm | 171Nm / 冷却 228Nm | |
| 额定转矩 | 57Nm / 冷却 114Nm | 57Nm / 冷却 114Nm | |
| 最小分度 | 0.001° | 0.001° | |
| 通讯格式 | Biss-C | 尼康绝对信号 | 尼康绝对信号 |
| 分辨率 | 26bit | 22bit | 22bit |
| 定位精度 | ±20 弧秒 | ±20 弧秒 | ±20 弧秒 |
| 重复精度 | 10 弧秒内 | 15 弧秒内 | 15 弧秒内 |
| 锁紧力 | 无 | 85kgf-m | |
| 净重 | 48 kg | 52kg | |
- 1. 冷却机客户自行提供。

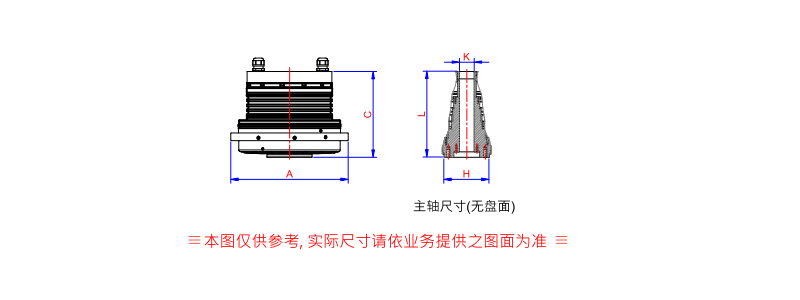

单位: mm
| DDU-301/ DDU-301P |
总宽(A) | 总高(C) | 主轴通孔(K) | 主轴外径(H) | 主轴长(L) |
|---|---|---|---|---|---|
| 无盘 | 317 | 232 | Ø40 | Ø122 | 231.5 |
