TGH-100AB5
磨刀机专用工件轴(A轴)
TGH-100AB5
立式使用
- TGH-100AB5 中心孔径BT-50
- 最小分割精度0.001度
- 采用双导程蜗杆蜗轮组，传动定位精度高，背隙调整容易
- 伺服马达驱动，定位快速、精准、低噪音
- 适合任意角度之加工
| 使用方法 | 立式使用 | |
|---|---|---|
| 锁紧方式 | - | |
| 盘面尺寸 | - | |
| 贯穿孔径 | Ø40mm | |
| 圆盘前端尺寸 | BT-50 | |
| 中心高度 | 100 mm | |
| 定位键 | 14h7mm | |
| 伺服马达 | 安川 | SGMJV-09A / SGMJV-13A |
| 台达 | ECMA-E11315RS | |
| 总减速比 | 1/40 | |
| 蜗轮最大切削力 | 30 kgf-m | |
| 最大负载 | 垂直 | 20kg |
| 水平 | - | |
| 净重(不含马达) | 62kg | |

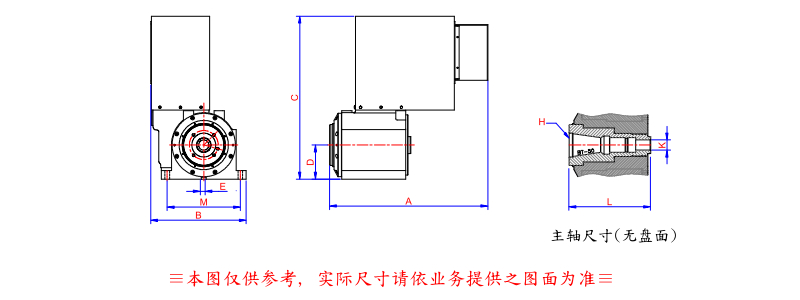

单位: mm
| TGH-100AB5 | 总宽(A) | 总厚(B) | 总高(C) | 中心高(D) | 主轴通孔(K) | 主轴界面(H) | 主轴长(L) | 槽宽(E) | 螺丝孔间距-直径(M) |
|---|---|---|---|---|---|---|---|---|---|
| 无盘 | 465.5 | 280.6 | 478 | 100 | Ø30 | BT-50 | 239.5 | 14 | 215-Ø14 |
