FTB-160A P/H
圓盤尾座 (大孔徑)
FTB-160A P/H
- 鎖緊採用全面碟式煞車鎖緊方式。
- 支撐工件或治具，可做多面加工。
- 單動迴路可與 TD,TE 系列搭配使用。
- 雙動迴路可與 FCM,CV3 系列搭配使用。
| 規格說明 | FTB-160APS0 | FTB-160AHS0 | FTB-160APW | FTB-160AHW |
|---|---|---|---|---|
| 煞車迴路 | 單動常鬆 | 雙動 | ||
| 煞車形式 | 碟片 | 碟片 | ||
| 鎖緊方式 | 氣壓 5kg/cm2 | 油壓 35kg/cm2 | 氣壓 5kg/cm2 | 油壓 35kg/cm2 |
| 盤面尺寸 | 標準無盤 | 標準無盤 | ||
| 適用盤面 | Ø200mm(選配) | Ø200mm(選配) | ||
| 貫穿孔徑 | Ø50mm | Ø50mm | ||
| 中心高度 | 160mm | 160mm | ||
| 鎖緊力 | 28kgf-m | 125kgf-m | 28kgf-m | 143kgf-m |
| 淨重 (無盤) | kg | kg | ||
| 淨重 (含盤) | kg | kg | ||

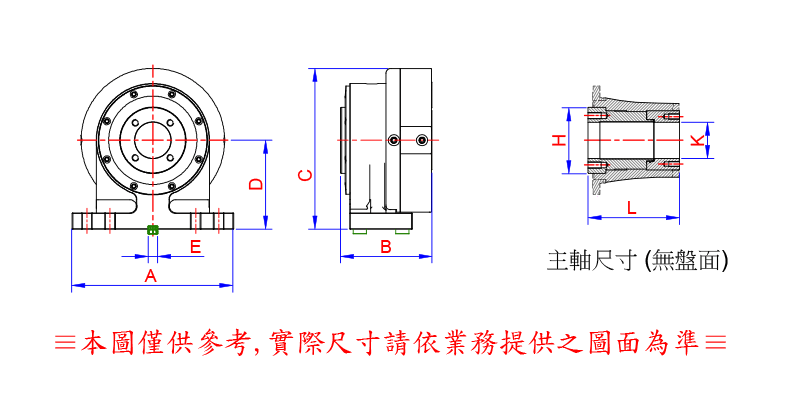

單位: mm
| FTB-160A | 總寬(A) | 總厚(B) | 總高(C) | 中心高(D) | 主軸通孔(K) | 主軸或盤面外徑(H) | 主軸長(L) | 鎖定螺絲間距 , 槽寬(E) |
|---|---|---|---|---|---|---|---|---|
| 無盤 | 245 | 128 | 244 | 160 | Ø55mm | Ø100mm | 139mm | 130&200,18 |
| 有盤 | 245 | 152 | 244 | 160 | Ø50mm | Ø200mm | 139mm | 130&200,18 |
