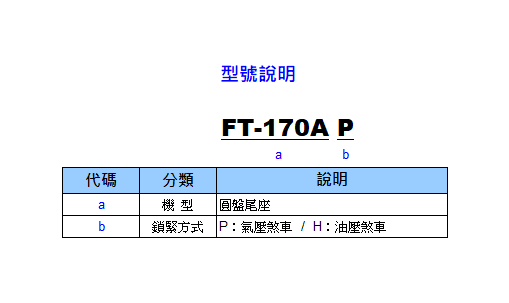

FT-170AP
圓盤尾座
FT-170AP
- 鎖緊採用全面碟式煞車鎖緊方式。
- 支撐工件或治具，可做多面加工。
- 可與TD,CV3,NC3 系列搭配使用。
- 與NC3,CV3 系列搭配時， 請選擇有延遲閥的(D)。
| 鎖緊方式 | 氣壓 5kg/cm2 |
|---|---|
| 盤面尺寸 | Ø170mm |
| 適用盤面 | Ø200mm(選配) |
| 貫穿孔徑 | Ø20mm |
| 中心高度 | 170±0.05mm |
| 鎖緊力 | 16kgf-m |
| 淨重(含盤) | 23kg |

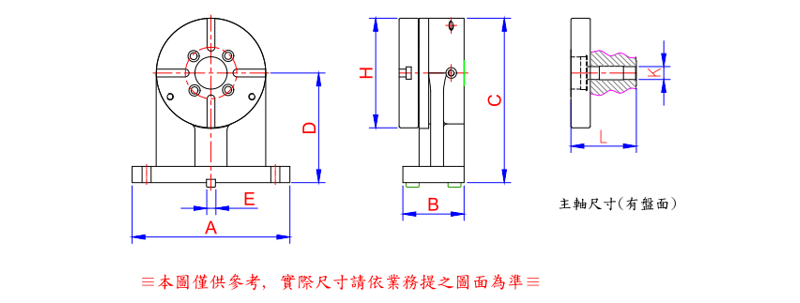

單位: mm
| FT-170A | 總寬(A) | 總厚(B) | 總高(C) | 中心高(D) | 主軸通孔(K) | 主軸或盤面外徑(H) | 主軸長(L) | 鎖定螺絲間距 , 槽寬(E) |
|---|---|---|---|---|---|---|---|---|
| 有盤 | 245 | 101.5 | 255 | 170 | Ø20mm | Ø170mm | 101.5mm | 100, 14key |
| 有盤 | 245 | 101.5 | 255 | 170 | Ø20mm | Ø200mm | 101.5mm | 100, 14key |
