FTB-160A P/H
圆盘尾座 (大孔径)
FTB-160A P/H
- 锁紧采用全面碟式煞车锁紧方式。
- 支撑工件或治具，可做多面加工。
- 单动回路可与 TD,TE,VE 系列搭配使用。
- 双动回路可与 FCM,CV3 系列搭配使用。

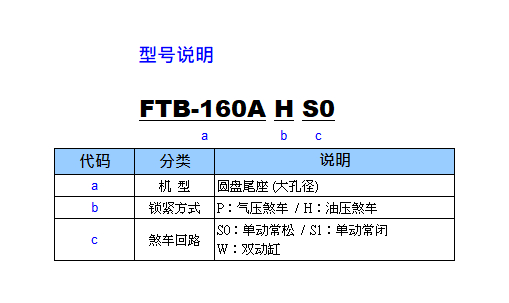

| 规格说明 | FTB-160APS0 | FTB-160AHS0 | FTB-160APW | FTB-160AHW |
|---|---|---|---|---|
| 煞车回路 | 单动常松 | 双动 | ||
| 煞车形式 | 碟片 | 碟片 | ||
| 锁紧方式 | 气压 5kg/cm2 | 油压 35kg/cm2 | 气压 5kg/cm2 | 油压 35kg/cm2 |
| 盘面尺寸 | 标准无盘 | 标准无盘 | ||
| 适用盘面 | Ø200mm(选配) | Ø200mm(选配) | ||
| 贯穿孔径 | Ø50mm | Ø50mm | ||
| 中心高度 | 160mm | 160mm | ||
| 锁紧力 | 28kgf-m | 125kgf-m | 28kgf-m | 143kgf-m |
| 净重 (无盘) | kg | kg | ||
| 净重 (含盘) | kg | kg | ||

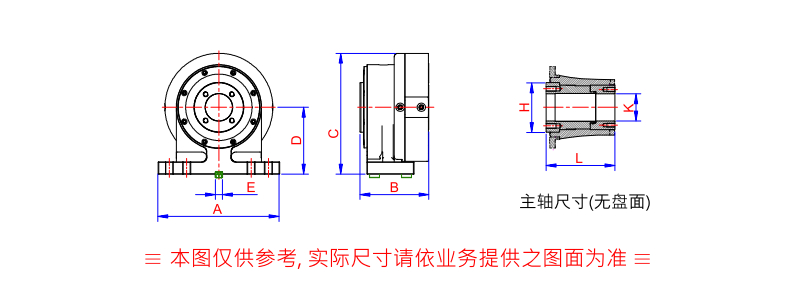

单位: mm
| FTB-160A | 总宽(A) | 总厚(B) | 总高(C) | 中心高(D) | 主轴通孔(K) | 主轴或盘面外径(H) | 主轴长(L) | 锁定螺丝间距 , 槽宽(E) |
|---|---|---|---|---|---|---|---|---|
| 无盘 | 245 | 128 | 244 | 160 | Ø55mm | Ø100mm | 139mm | 130&200, 18 |
| 有盘 | 245 | 152 | 244 | 160 | Ø50mm | Ø200mm | 139mm | 130&200, 18 |
