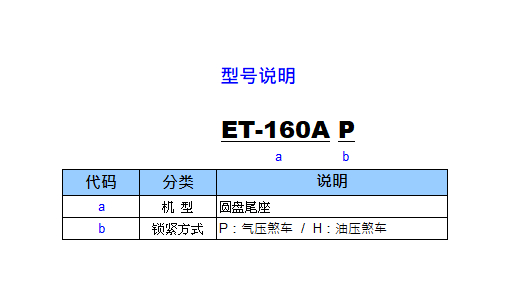

ET-160A P/H
圆盘尾座
ET-160A P/H
- 锁紧采用全面碟式煞车锁紧方式。
- 支撑工件或治具，可做多面加工。
- 可与 TD,TE,VE 系列搭配使用。
| 规格说明 | ET-160AP | ET-160AH |
|---|---|---|
| 煞车回路 | 单动常松 | |
| 煞车形式 | 碟片 | |
| 锁紧方式 | 气压 5kg/cm2 | 油压 20kg/cm2 |
| 盘面尺寸 | Ø170mm | |
| 贯穿孔径 | Ø20mm | |
| 中心高度 | 160±0.05mm |
|
| 锁紧力 | 16kgf-m | 30kgf-m |
| 净重 (含盘) | 25kg | |
单位: mm

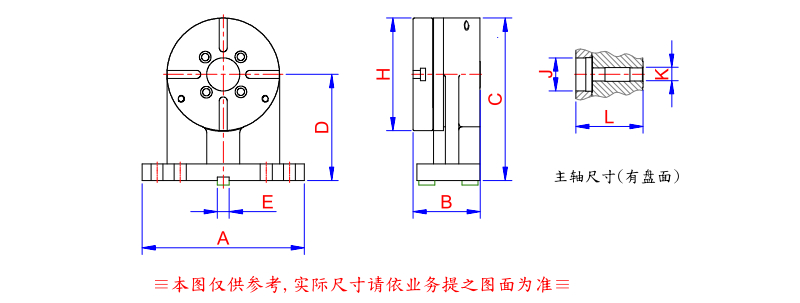

| ET-160A | 总宽(A) | 总厚(B) | 总高(C) | 中心高(D) | 主轴通孔(K) | 主轴或盘面外径(H) | 中心定位孔(J) | 主轴长(L) | 锁定螺丝间距 , 槽宽(E) |
|---|---|---|---|---|---|---|---|---|---|
| 有盘 | 245 | 101.5 | 245 | 160 | Ø20 | Ø170 | Ø50x15L | 约101.5 | 130&200,18 |
