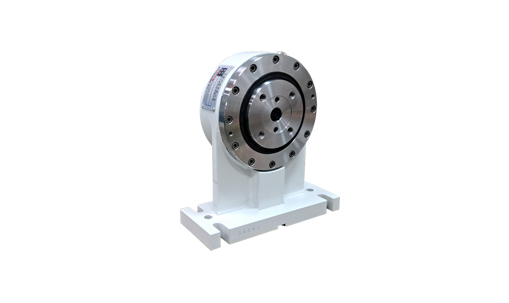

ET-170AP
圆盘尾座
ET-170AP
- 气压锁紧采用全面碟式剎车锁紧方式。
- 支撑工件或治具，可做多面加工。
- 可与VE,CV3,NC3 系列搭配使用。

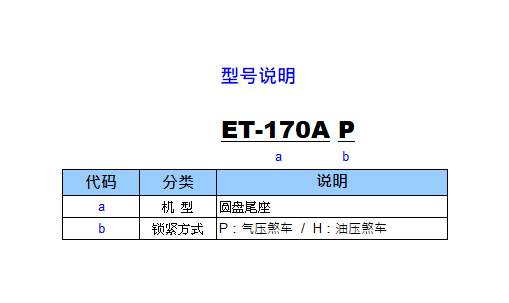

- 与NC3,CV3 系列搭配时， 请选择有延迟阀的(D)。
| 锁紧方式 | 气压 5kg/cm2 |
|---|---|
| 盘面尺寸 | 标准无盘 |
| 适用盘面 | Ø170mm(选配) & Ø200mm(选配) |
| 贯穿孔径 | Ø20mm |
| 中心高度 | 170±0.05mm |
| 锁紧力 | 16kgf-m |
| 净重(不含马达) | 19kg |

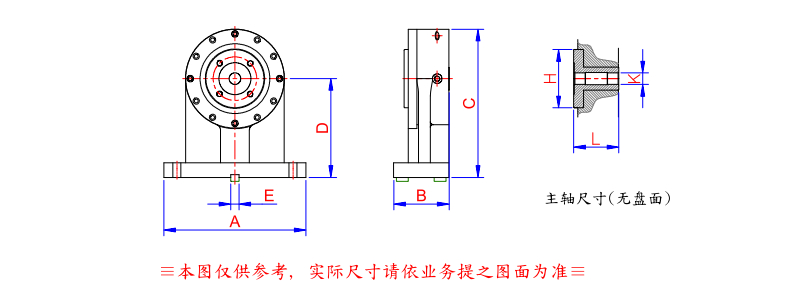

单位: mm
| ET-170A | 总宽(A) | 总厚(B) | 总高(C) | 中心高(D) | 主轴通孔(K) | 主轴外径(H) | 主轴长(L) | 锁定螺丝间距 , 槽宽(E) |
|---|---|---|---|---|---|---|---|---|
| 无盘 | 245 | 95 | 255 | 170 | Ø20 | Ø100 | 77.5 | 100 , 14key |
