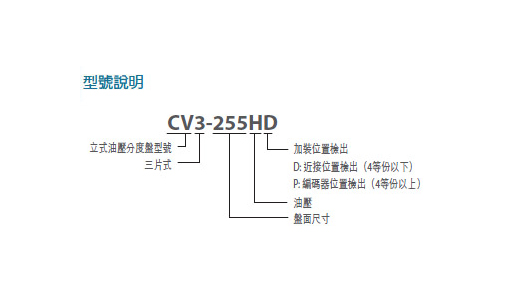

CV3-255HD
分度盘
CV3-255HD
立式系列
- 采用精密三片式齿型离合器，定位精度高，盘面不会上升。
- 排齿传动，传动效率高。
- 油压驱动低成本。
- 强力油压锁紧方式，精度稳定。
- 可搭配HIC-2010可编程控制器成为CNC机器之附加轴。
| 使用方法 | 立式使用 | |
|---|---|---|
| 锁紧方式 | 油压 35kg/cm2 | |
| 盘面尺寸 | Ø255mm | |
| 贯穿孔径 | 无 | |
| 盘面中心孔径 | Ø30X深35mm | |
| 中心高度 | 160mm | |
| 定位键 | 18h7mm | |
| 盘面T型槽宽度 | 12H7mm | |
| 分割数目 | 标准等分：4,6,8,12,24其中一种 | |
| 特殊等分:2,3,5,9,10等 | ||
| 分割精度(弧秒) | ±5弧秒 | |
| 重复精度(弧秒) | ±1弧秒 | |
| 最大负载(公斤) | • 垂直 (使用尾座) |
125(250)kg |
| • 水平 | 250kg | |
| 净重(公斤) | 80kg | |
