CH3-470C
分度盘
CH3-470C
实用型横式系列(无轴承片型)
- 采用精密三片式齿型离合器，定位精度高，盘面不会上升。
- 排齿传动，传动效率高。
- 油压驱动低成本。
- 强力油压锁紧方式，精度稳定，耐重切削。
- 可搭配HIC-2010可编程控制器成为CNC机器之附加轴。
- 可搭配圆盘式专用机。
- 可搭配搪铣床使用。
| 使用方法 | 横式使用 |
|---|---|
| 锁紧方式 | 油压 35Kg/cm2 |
| 盘面尺寸 | Ø470mm |
| 贯穿孔径 | Ø40mm |
| 盘面中心孔径 | Ø90X深12mm |
| 盘面T型槽宽度 | 无 |
| 分割数目 | 标准等分：4,6,8,12,24其中一种 |
| 特殊等分:：2,3,5,9,10等 | |
| 分割精度(弧秒) | ±5弧秒 |
| 重复精度(弧秒) | ±1弧秒 |
| 最大负载(公斤) | 700kg |
| 净重(公斤) | 275kg |

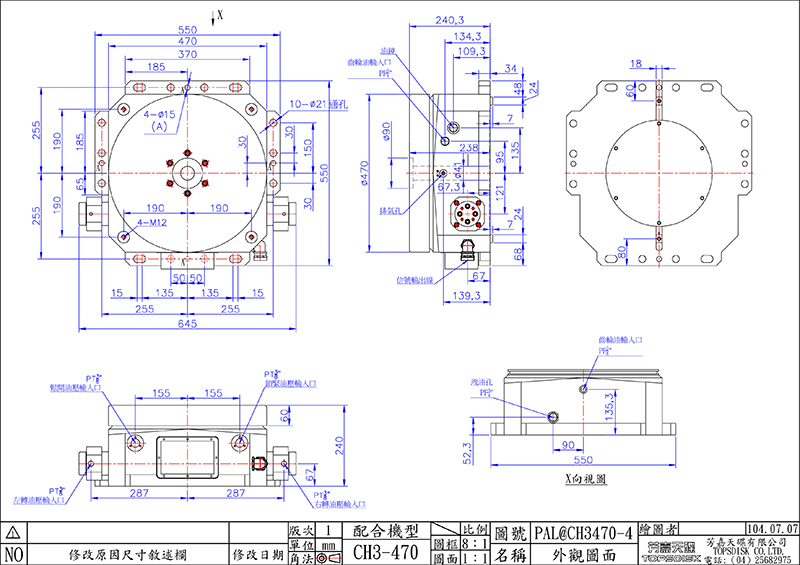

盘面可钻孔尺寸：
单位mm
| 机型 | A | B |
|---|---|---|
| CH3-470 | Ø 350 | 33 |
