搭配油压三爪/空压三爪
附件
搭配油压三爪/空压三爪
| 油压三爪+油压回转缸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|

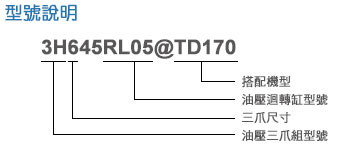

| 机型/尺寸 | 三爪 尺寸 |
A | B | C | D | E | F | G | H | I | 搭配机型 |
| 3H645RL05@TD170 |
6" |
170 |
15 | 36 | 148 | 23 |
109 | 135 |
501 | 169 | TD-170 |
| 3H845RLB5@TD200 | 8" | 170 | 15 | 36 | 148 | 23 | 127 | 135 | 519 | 210 | TD-200 |
| 3H880RLB5@TD255 | 8" | 170 | 15 | 36 | 196 | 25 | 127 | 160 | 569 | 210 | TD-255 |
| 33H040RLB5@TD320 | 10" | 178 | 15 | 40 | 215 | 25 | 135 | 210 | 608 | 254 | TD-320 |
| 3H830RLB5@CV3255 | 8" | 170 | 15 | 36 | 208 | 23 | 120 | 160 | 572 | 210 | CV3-255 |
| 3H031RLB5@CV3320 | 10" | 178 | 15 | 40 | 249 | 25 | 135 | 210 | 642 | 254 | CV3-320 |
| 空压三爪+空压回转缸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 机型/尺寸 | 三爪尺寸 | A | B | C | D | E | F | G | H | I | 搭配机型 |
| 3P645RAG0@TD170 | 6" | 118 | - | - | 148 | 25 |
109 | 135 |
400 | 165 | TD-170 |
| 3P845RAL0@TD200 | 8" | 118 | - | - | 148 | 25 | 127 | 135 | 418 | 210 | TD-200 |
| 3P880RAL0@TD255 | 8" | 118 | - | - | 196 | 25 | 160 | 160 | 466 | 210 | TD-255 |
