TD-125-3L
多主軸NC旋轉工作台(0.001度)

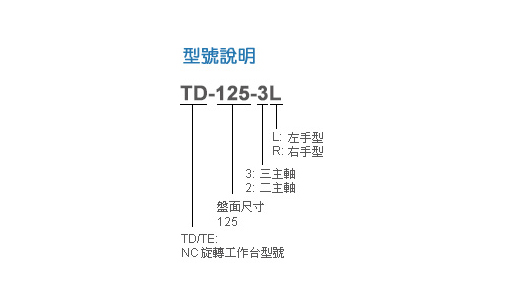

TD-125-3L
左手三主軸型系列
- 安裝高精密之交叉滾柱軸承。
- 氣壓鎖緊採用全面碟式剎車(台灣專利號碼：217736)之鎖緊方式，加大鎖緊力，增加耐切削力。
- 採用進口雙導程蝸桿蝸輪組，傳動定位精度高，背隙調整容易。
- 伺服馬達驅動，定位快速、精準、低噪音，適合任意角度之加工。
- 可與CNC機器連線成為第四軸，或搭配單軸控制器成為附加軸。
- 左手型，適合鑽孔或攻牙機使用，上下工件更順手。
| 使用方法 | 立式使用 | |
|---|---|---|
| 鎖緊方式 | 氣壓 5kg/cm2 | |
| 盤面尺寸 | Ø125mm | |
| 貫穿孔徑 | Ø22mm | |
| 圓盤中心孔徑 | Ø22H7mm | |
| 中心高度 | 110mm | |
| 盤面T型槽寬度 | 12H7mm | |
| 定位鍵 | 14h7mm | |
| 伺服馬達 | • 發那科 | α4i |
| • 三 菱 | HF54T | |
| 總減速比 | 1/90 | |
| 最小設定單位 | 0.001° | |
| 累積分割精度 | 45弧秒 | |
| 重覆精度 | 4弧秒 | |
| 鎖緊力 | 15kgf-m | |
| 蝸輪最大切削力 | 15kgf-m | |
| 最大負載 | • 垂直 (使用尾座) |
50kg |
| • 水平 | 100kg | |
| 淨重(不含馬達) | 87kg | |
單位mm

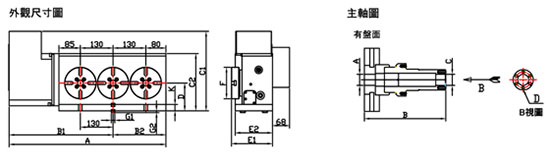

| 本體外觀尺寸 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TE-255H | 板金 型式 |
A | B1 | B2 | C1 | C2 | D | E1 | E2 | F | G1 | G2 | K |
| 立式 | 632 | 413 | 210 | 2520 | 227 | 110 | 163 | 148 | Ø125 | M14 | 7 | 25 | |
單位mm
| 主軸尺寸 | ||||
|---|---|---|---|---|
| 有無盤面 | A | B | C | D |
| 有 | Ø22 X 25L | 324 | Ø22 X 20L | 6-M6X15L,Ø31 |
