MD-03A / MD-03AP
自動化專用直驅旋轉工作台
MD-03A / MD-03AP
立式專用
  • 馬達直接驅動, 無齒隙。
  • 高速，90度分割時間低於1秒。
  • 可與任何控制器搭配，做分度加工。
  • 最小分割角度：0.001度。
  • 重複精度高。
  • 可依精度需求，安裝各式編碼器。
暢銷機型 ◎ ◎
規格說明 MD-03A-NNK5 MD-03AP-NNK5
使用型式 立式專用
冷卻型式 無冷卻
鎖緊方式 無煞車 氣壓 5 kg/cm2
盤面尺寸 無盤
貫穿孔徑 無通孔
主軸鼻端孔徑 Ø40x11L mm
中心高度 80mm
最高轉速 (1秒) 300rpm
連續運轉轉速 100rpm
最大電流 (1秒) 8.58A
額定電流 2.86A
最大轉矩 (1秒) 18.6Nm
額定轉矩 6.2Nm
最小分度 0.001°
通訊格式 尼康絕對信號
解析度 24bit
定位精度 ±30 弧秒
重覆精度 10 弧秒內
鎖緊力 無 13kgf-m
淨重 17kg
最大負載  (無尾座)
 W：10kg
D：125mm
L：200mm
  • 若須更精準需求, 請與本公司聯絡。
  • W、D、L 三個條件, 滿足其中之一為最大負載。
標準附件：
接頭 ( 動力跟編碼器用)
選購附件：
  • 轉台至驅動器動力電纜－5米
  • 轉台至驅動器編碼器電纜－5米
客戶機器需求：
  • 400W驅動器(可讀NIKON編碼器信號)
  • 純淨 氣壓源 4-6 kg/cm2
  • 單線圈氣壓電磁閥(DC24V)
  • 氣壓壓力開關

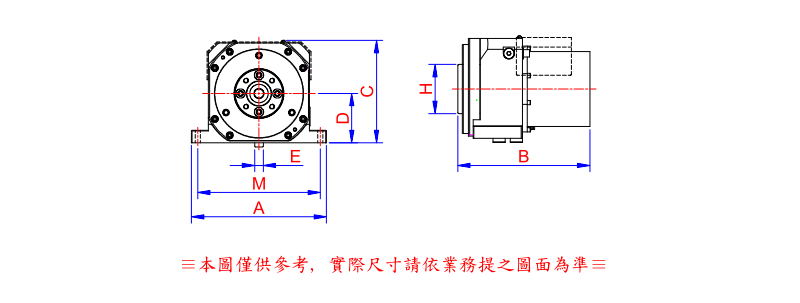

單位: mm
盤面 總寬(A) 總厚(B) 總高(C) 中心高(D) 主軸通孔(K) 主軸或盤面外徑(H) 鍵寬(E) 螺絲孔間距x直徑(M)
MD-03A 無盤 220 196 166.5 80 無通孔 Ø80 14 200-8.5
MD-03AP 無盤 220 215.2 166.5 80 無通孔 Ø80 14 200-8.5
