HDP-340
直驅旋轉工作台(0.001度)
HDP-340
橫式使用
- 馬達直接驅動，無齒隙。
- 高速，90度分割時間低於1秒。
- 可與任何控制器搭配，做分度加工。
- 最小分割角度：0.001度。
- 重複精度高。
- 可依精度需求，安裝各式編碼器。
| 使用方法 | 橫式使用 | |
|---|---|---|
| 冷却迴路預留 | 有 | |
| 冷卻型式 | 自然冷卻 | 液體冷卻 |
| 鎖緊方式 | 氣壓 5 kg/cm2 | |

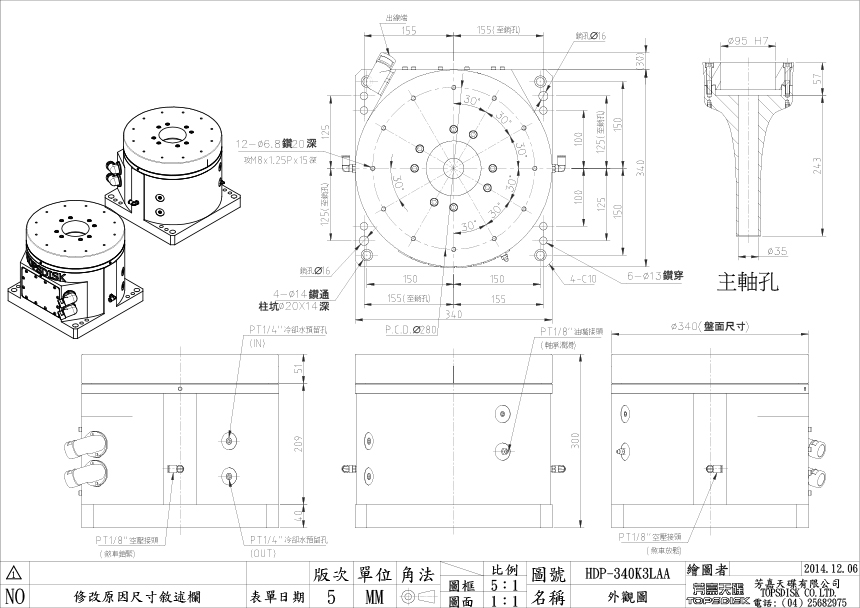

| 盤面尺寸 | Ø340 mm | |
| 貫穿孔徑 | Ø35 mm | |
| 盤面中心孔徑 | Ø95x57L mm | |
| 總高度 | 300 mm | |
| 電磁閥及檢出 | 需外接 | |
| 編碼器格式 | 多摩川 Smart ABS 17bit | |
| Ranishaw ABZ 20bit | ||
| 最高速度 | 200 rpm | |
| 連續運轉轉速 | 75 rpm | |
| 最大電流 (1秒) | 9 A | |
| 額定電流 | 3 A | 6 A |
| 最大轉矩 (1秒) | 225 Nm | |
| 額定轉矩 | 75 Nm | 150 Nm |
| 最小分度 | 0.001° | |
| 絕對定位精度 | ±20 弧秒 | |
| 重覆精度 | 10 弧秒內 | |
| 鎖緊力 | 50 kgf-m | |
| 淨重(不含馬達) | 150 Kg | |
